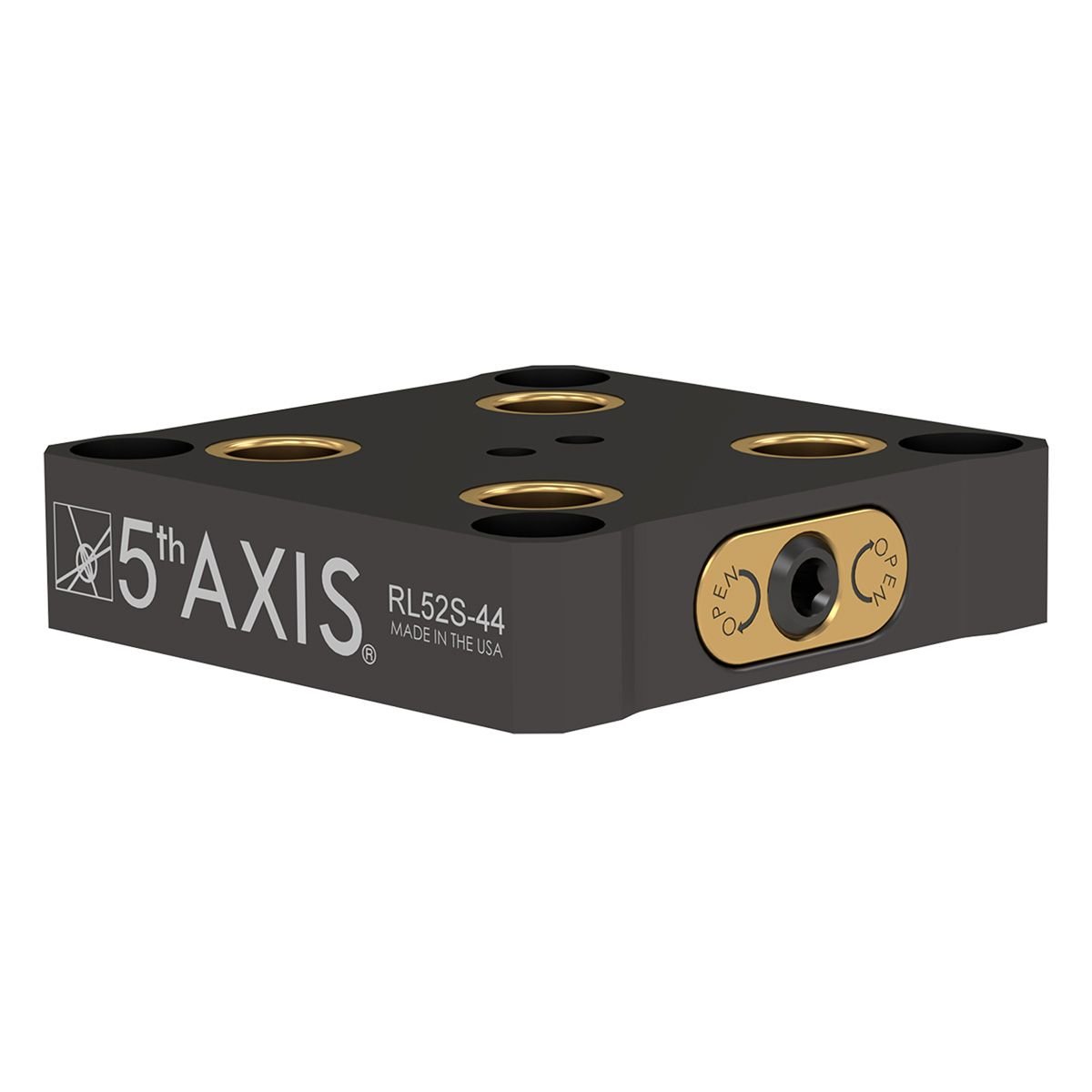

RL52A-44 Základní upínací deska single - 52mm - RockLock 103,5mm x 103,5mm x 25,0mm

Popis produktu

Základna RockLock™ je vyrobena z leteckého hliníku, který zajišťuje ideální kombinaci vysoké pevnosti, všestrannosti a dlouhé životnosti. Díky standardní rozteči upínacích čepů 52 mm se snadno integruje do stávajících obráběcích sestav, snižuje zbytečnou zástavbovou výšku a maximalizuje využití pracovního prostoru.

Systém nabízí vysokou flexibilitu, protože umožňuje vlastní rozložení upevňovacích šroubů podle potřeby. Vnitřní komponenty z kalené oceli zajišťují přesné a spolehlivé upnutí po celou dobu životnosti produktu.

Tento čtvercový nízkoprofilový adaptér je určen pro vlastní tombstone přípravky. Součástí balení jsou 2 čepy (SB1210) pro polohování, které usnadňují přesné umístění a fixaci adaptéru.

Technické parametry:

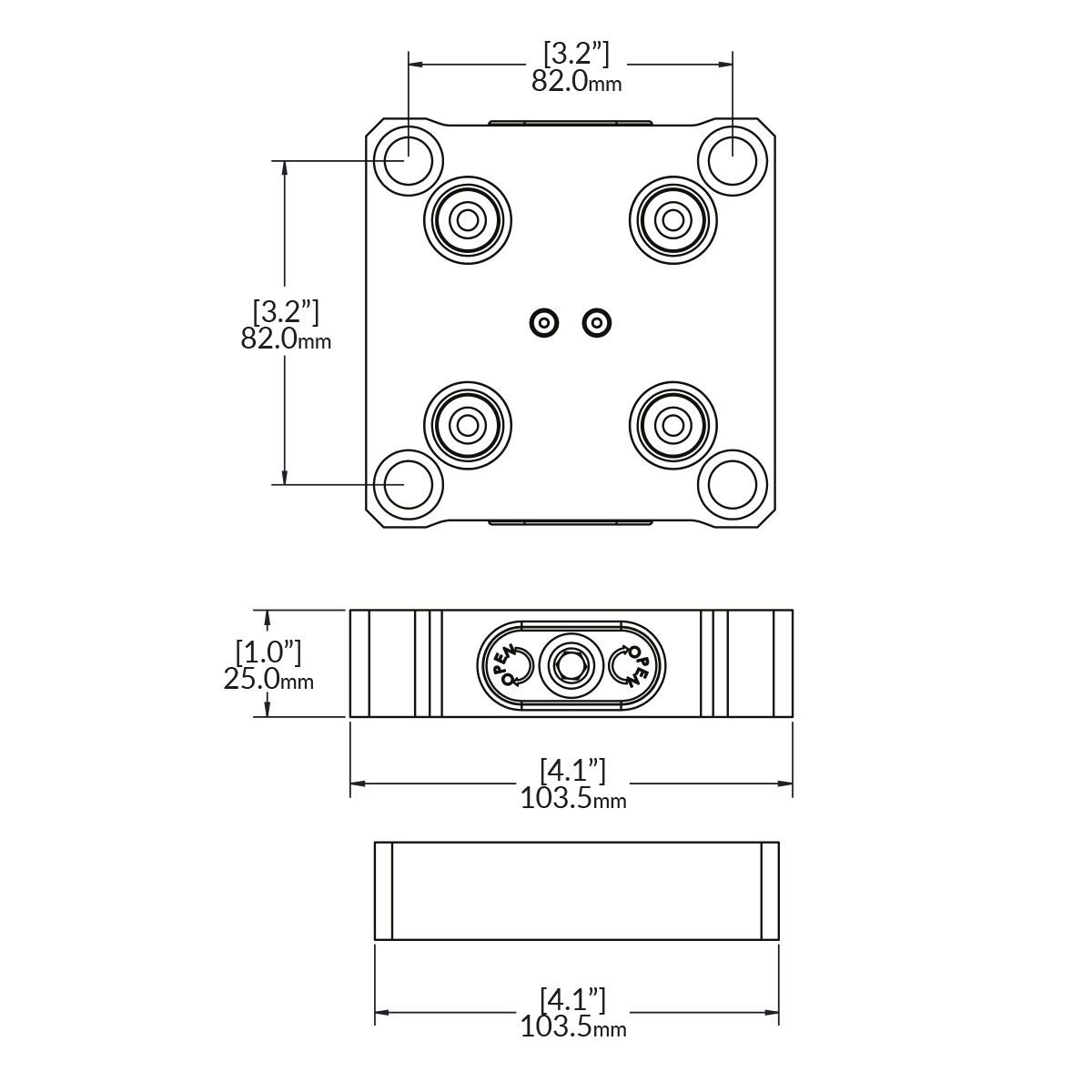

• Rozměry: 103,5 mm × 25 mm
• Materiál: hliník (A)
• Uchycení: 2× M10 na 180° na průměru 96 mm (PCD)
• Hmotnost: 3 lb (cca 1,36 kg)

Rychlá výměna svěráků a přípravků
Standardní montážní rozteč umožňuje snadné přesouvání svěráků, přípravků a nástrojů mezi jednotlivými stroji bez nutnosti dalšího nastavování.

Vysoká přesnost
Patentovaný „free float“ design zajišťuje rovnoměrné rozložení síly na všech čtyřech upínacích čepích a garantuje opakovatelnost lepší než 0,0003″ (8 mikronů).

Standardizujte své přípravy
Už není nutné vyrábět speciální adaptéry a podložky pro každou novou zakázku. Díky systému RockLock™ je přechod mezi zakázkami jednoduchý, rychlý a opakovatelný, což šetří čas i náklady.

Snadná integrace
Upínací čepy lze snadno integrovat do stávajících přípravků a podložek. Standardní rozteče 52 mm a 96 mm zajišťují kompatibilitu s konkurenčními systémy.

Navrženo pro dlouhou životnost
Všechny základny RockLock™ jsou vybaveny kroužky a uzamykacími mechanismy z kalené oceli, které zajišťují vysokou opakovatelnost a odolnost proti opotřebení po celou dobu životnosti produktu.

Plynulý provoz
Všechny jednotky se ovládají jednoduchým imbusovým klíčem. Hřídel (leadscrew) se ovládá pouze z jedné strany, ale přístup je možný z obou stran – není potřeba sahat kolem svěráku nebo obrobků.
