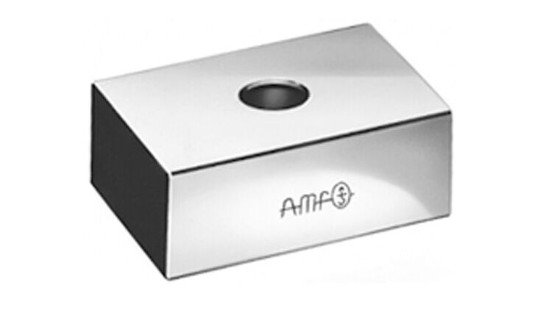

Plochý drážkový kámen broušený 37 5370, AMF 71753 - 22mm

Popis produktu

Ploché drážkové kameny slouží k přesnému a rychlému vyrovnání přípravků a upínacích zařízení na obráběcích strojích. Umožňují jednoduché nastavení rovnoběžnosti bez nutnosti použití měřicích přístrojů.

Provedení:

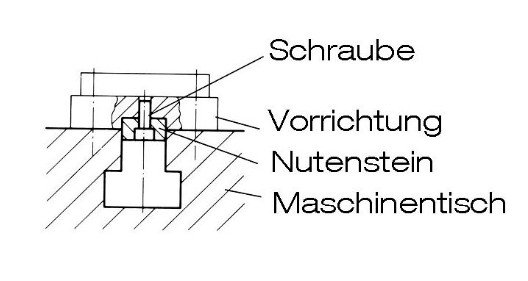

Díky přesnému broušení umožňují rychlé a snadné seřízení. Výrazně zkracují dobu potřebnou k vyrovnání přípravků, strojních svěráků a měřicích zařízení, která musí být nastavena rovnoběžně s T-drážkami obráběcích strojů. Použití číselníkových úchylkoměrů tak není nutné.

Použití:
Ploché drážkové kameny jsou vhodné zejména v případech, kdy je přípravek používán opakovaně na stejném stroji se shodnou šířkou drážky.

Materiál:
Cementovaná a kalená ocel C15.

Přesnost:
Šířka b je vyrobena v toleranci h6.

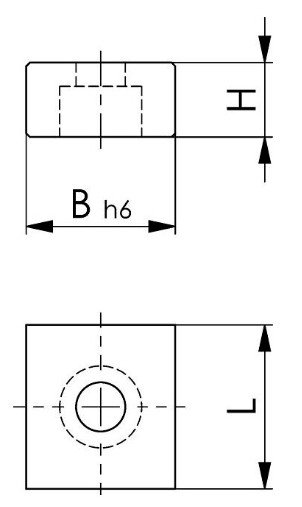

Technická specifikace:

• Typ: 6322B
• Rozměr drážky b₁  stroje a přípravku: 22mm
• Pro šrouby DIN 84, DIN 912: M6x16
• Délka: 32mm
• Výška H: 12mm

Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE

Starší označení nástroje: HS-A-02151

Kód Hoffmann: 71753
