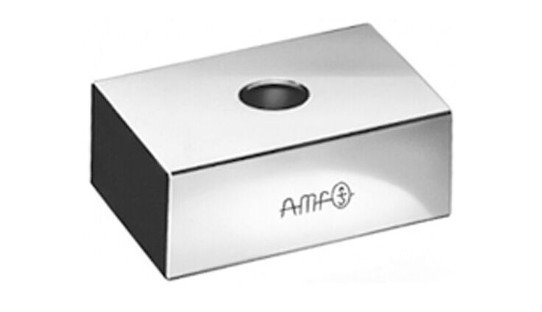

Plochý drážkový kámen broušený 37 5370, AMF 71704 - 12mm

Popis produktu

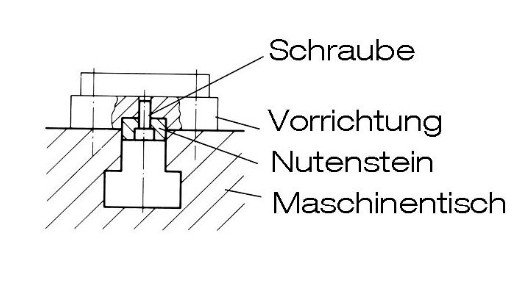

Ploché drážkové kameny slouží k přesnému a rychlému vyrovnání přípravků a upínacích zařízení na obráběcích strojích. Umožňují jednoduché nastavení rovnoběžnosti bez nutnosti použití měřicích přístrojů.

Provedení:
Díky přesnému broušení umožňují rychlé a snadné seřízení. Výrazně zkracují dobu potřebnou k vyrovnání přípravků, strojních svěráků a měřicích zařízení, která musí být nastavena rovnoběžně s T-drážkami obráběcích strojů. Použití číselníkových úchylkoměrů tak není nutné.

Použití:
Ploché drážkové kameny jsou vhodné zejména v případech, kdy je přípravek používán opakovaně na stejném stroji se shodnou šířkou drážky.

Materiál:
Cementovaná a kalená ocel C15.

Přesnost:
Šířka b je vyrobena v toleranci h6.

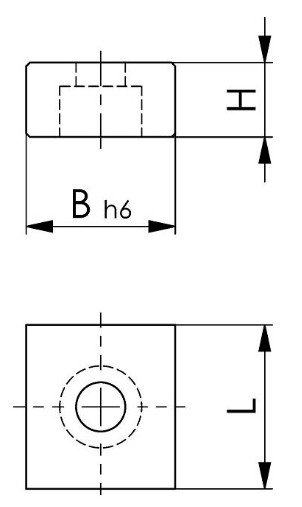

Technická specifikace:

• Typ: 6322B
• Rozměr drážky b₁  stroje a přípravku: 12mm
• Pro šrouby DIN 84, DIN 912: M5x12
• Délka: 20mm
• Výška H: 8mm

Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE

Starší označení nástroje: HS-A-02146

Kód Hoffmann: 71704
