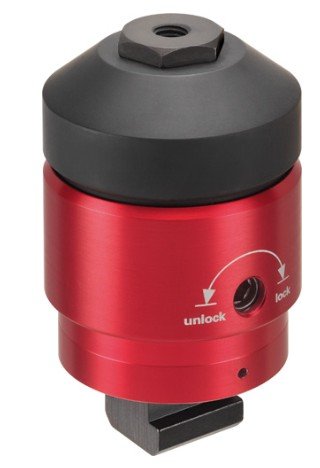

Mechanický podpěrný prvek AMF 75416, vel. M12
Mechanický podpěrný prvek z kalené manganově fosfátované a broušené oceli s tělesem z hliníku, včetně matice DIN 508-M12x14 pro T-drážky a šroubového čepu M12x30-10.9. Podpěrný čep umožňuje použit… Více
Objednací číslo: 75416
Popis produktu
Mechanický podpěrný prvek z kalené manganově fosfátované a broušené oceli s tělesem z hliníku, včetně matice DIN 508-M12x14 pro T-drážky a šroubového čepu M12x30-10.9. Podpěrný čep umožňuje použití šroubů pod tlakem (č. 7110DHX, 7110DIX, 7110DKX, 7110DFX) a montáž zákaznického prodloužení. Pro spolehlivou funkci musí být závit M12 vždy uzavřen.

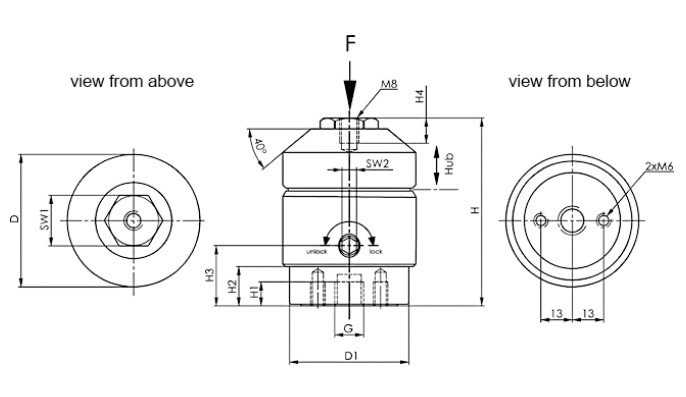

Technická specifikace:
- Velikost: M12
- Podpěrná síla F max.: 8kN
- H: 78-83
- Zdvih (mm): 5
- SW1: 21
- SW2: 6
- G: M12
- Váha: 939g
Použití:
-

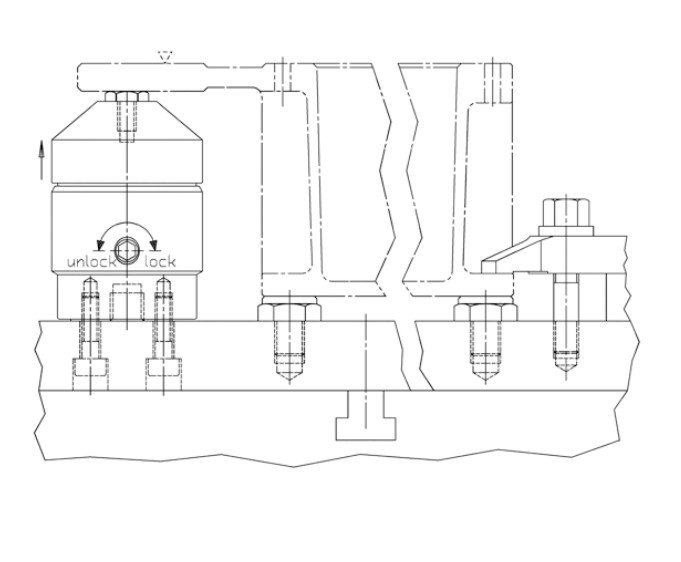

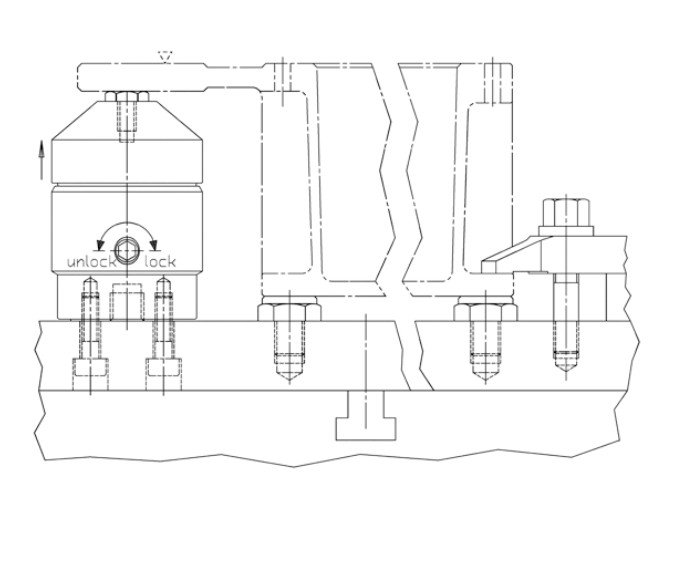

Připevněte podpěrný prvek (2× M6 spojovací závit) na upínací přípravek.
-
Alternativně: Odstraňte šroubový čep M12 x 10 a nahraďte jej M12 x 30 šroubem, a namontujte podpěrný prvek s klíčem (velikost 21), např. pro montáž do T-drážky.
-
-
Otočením upínací páky (imbus 6) na vnější straně červeného ochranného krytu se podpěrný čep nastaví proti obrobku s lehkou pružinovou silou.
-
Dalším otočením až na doraz (zámek) – celkem 180° – se zablokuje upínací mechanismus podpěrného čepu bez změny délky. Podpěrný prvek je upevněn a zajištěn.
-
Otočením opačným směrem (odemknutí) se uvolní upnutí. Pokračováním v otočení až na doraz – celkem 180° – se podpěrný čep posune do koncové polohy.
Výhody:
- Slouží jako dodatečná podpora k zabránění prohýbání a vibracím obrobku.
- Montáž přímo pod upínacím bodem zabraňuje deformaci obrobku.
- Kompenzuje velké tolerance obrobků (např. odlitky).
