Kyvná upínka Mini-Bulle (pár), 375100, AMF 73114, 16mm

Popis produktu

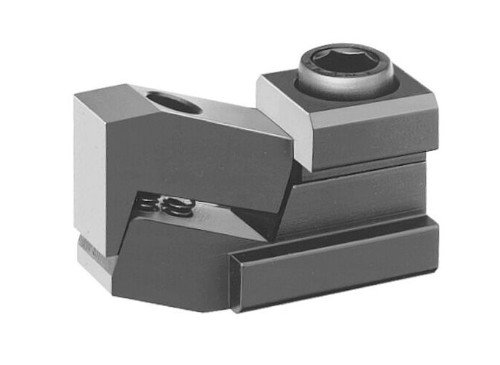

Kyvná upínka Mini-Bulle (pár) z oceli, zušlechtěná a černěná (černý oxidový povlak). Dodávána s upevňovacími šrouby ISO 4762 (8.8) a imbusovým klíčem ISO 2936, balení po párech v kartonu. Upínka je vhodná pro velmi nízké obrobky – díky možnosti přebroušení o X mm lze dosáhnout nižších upínacích výšek. Hmin./Hmax. závisí na hloubce drážky dle DIN 650. Upínací síly F1 a F2 jsou zajištěny při optimálním návrhu a využití maximálního utahovacího momentu upevňovacích šroubů.

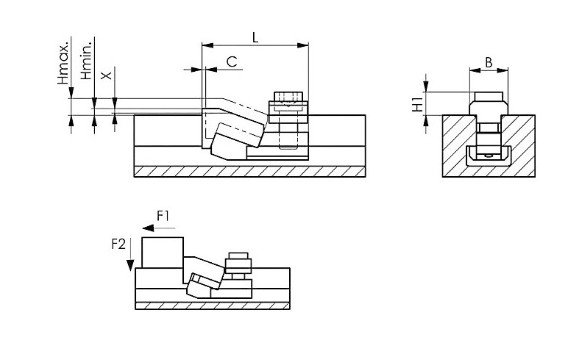

Technická specifikace:

• Drážka: 16
• H min. (mm): 2,5
• H max. (mm): 17,0
• B: 25
• C: 2,5
• H1: 15
• L: 68
• X: 6
• F1 (kN): 8,0
• F2 (kN): 0,9
• Váha (g): 700

Použití:

Tyto zušlechtěné upínky jsou určeny pro velmi nízké obrobky. Klínový efekt čelistí přitlačuje obrobek pevně a bezpečně k pracovnímu stolu stroje. Vodorovné síly jsou kompenzovány šroubem odpovídajícím velikosti drážky, který upínku zablokuje, aniž by došlo k poškození stolu.
