Kyvná upínka Mini-Bulle (pár), 375100, AMF 73080, 22mm

Popis produktu

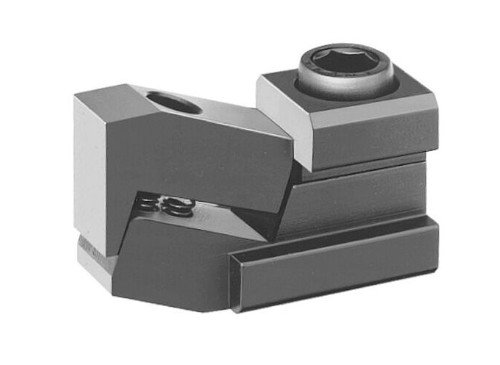

Kyvná upínka Mini-Bulle (pár) z oceli, zušlechtěná a černěná (černý oxidový povlak). Dodávána s upevňovacími šrouby ISO 4762 (8.8) a imbusovým klíčem ISO 2936, balení po párech v kartonu. Upínka je vhodná pro velmi nízké obrobky – díky možnosti přebroušení o X mm lze dosáhnout nižších upínacích výšek. Hmin./Hmax. závisí na hloubce drážky dle DIN 650. Upínací síly F1 a F2 jsou zajištěny při optimálním návrhu a využití maximálního utahovacího momentu upevňovacích šroubů.

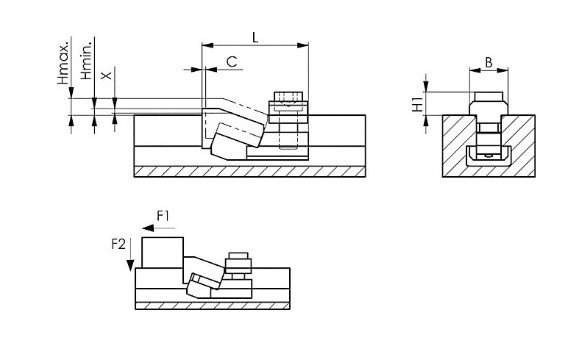

Technická specifikace:

• Drážka: 22
• H min. (mm): 4,5
• H max. (mm): 21,5
• B: 35
• C: 3,0
• H1: 20
• L: 89
• X: 9
• F1 (kN): 16
• F2 (kN): 1,9
• Váha (g): 1740

Použití:

Tyto zušlechtěné upínky jsou určeny pro velmi nízké obrobky. Klínový efekt čelistí přitlačuje obrobek pevně a bezpečně k pracovnímu stolu stroje. Vodorovné síly jsou kompenzovány šroubem odpovídajícím velikosti drážky, který upínku zablokuje, aniž by došlo k poškození stolu.
