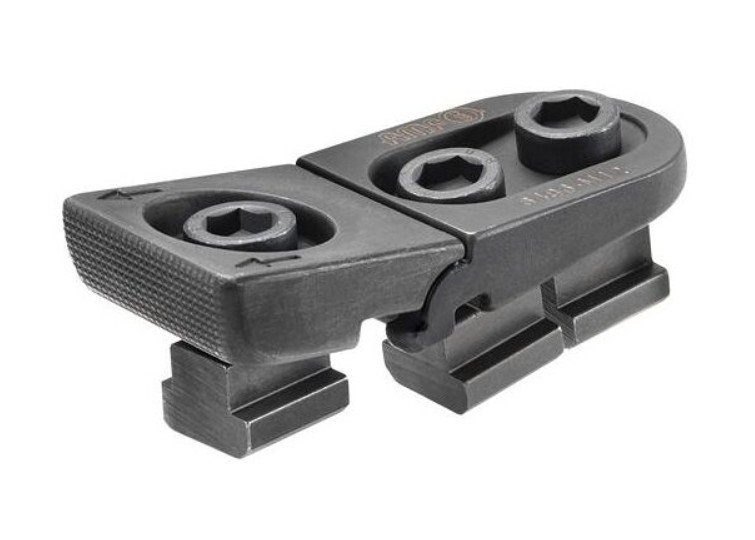

Kyvná upínka, 375115, AMF 374173 - 18mm

Popis produktu

Kyvná upínka se dodává kompletní s montážní sadou.
Vyrobeno z kalené a černěné oceli.
Pro snížení opotřebení upevňovacích šroubů doporučujeme použít mazivo AMF 6339, které obsahuje synergickou kombinaci vysoce účinných pevných maziv, je tepelně odolné a nevyplavuje se.
Používejte pouze příslušný montážní set AMF 6496BF.

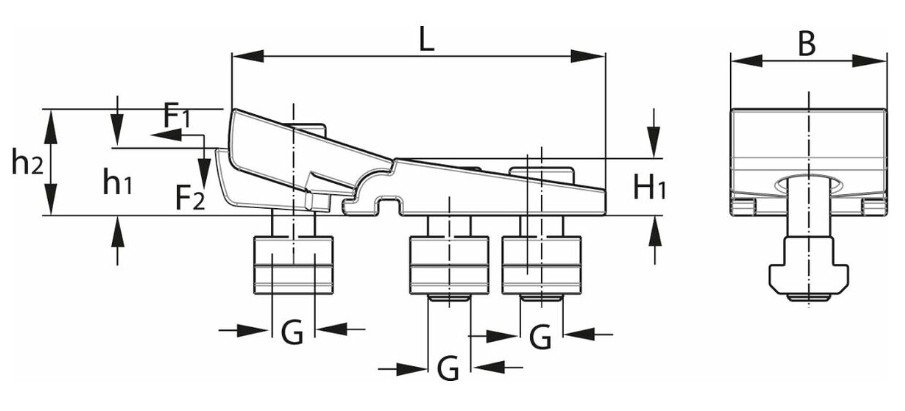

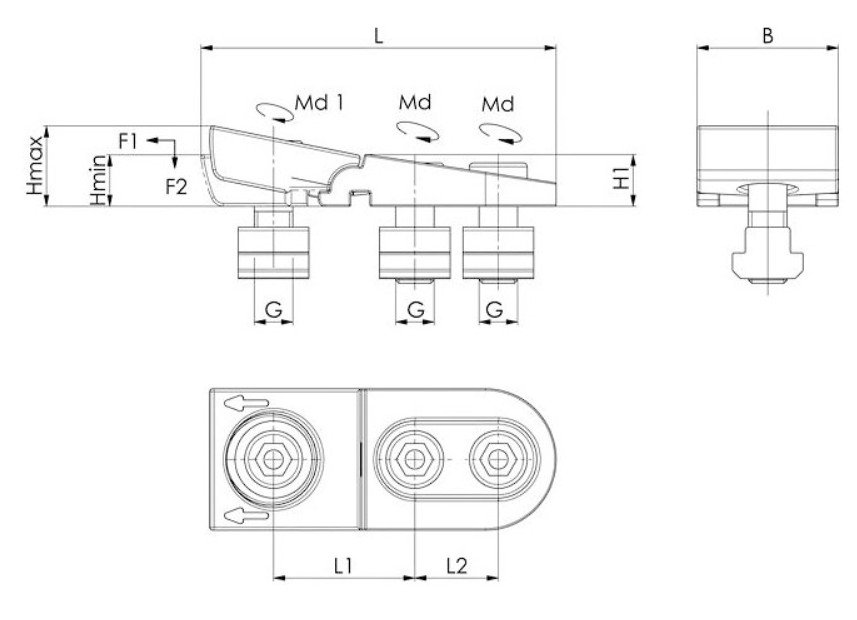

Technická specifikace:

• Velikost: M16x18
• Drážka: 18
• G: M16
• F1 (kN): 25
• F2 (kN): 12,5
• H min (mm): 19
• H max (mm): 30
• Váha (g): 1011

Použití:

1. Zasuňte plochou svorku do T-drážky stolu stroje.
2. Umístěte ji na obrobek.
3. Upevněte upínací šrouby ke stolu stroje.
4. Utáhnutím upínacího šroubu dojde k sevření obrobku.

Výhody:

• Vhodné pro upínání velmi tenkých obrobků
• Boční upínání umožňuje obrobení celé plochy bez kolizních kontur
• Možnost použití horizontálně i vertikálně

Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE

Kód Hoffmann: 37 5115
Starší označení nástroje: HS-A-01907
