Krokoupínka AMF 79798 - M12, M16

Popis produktu

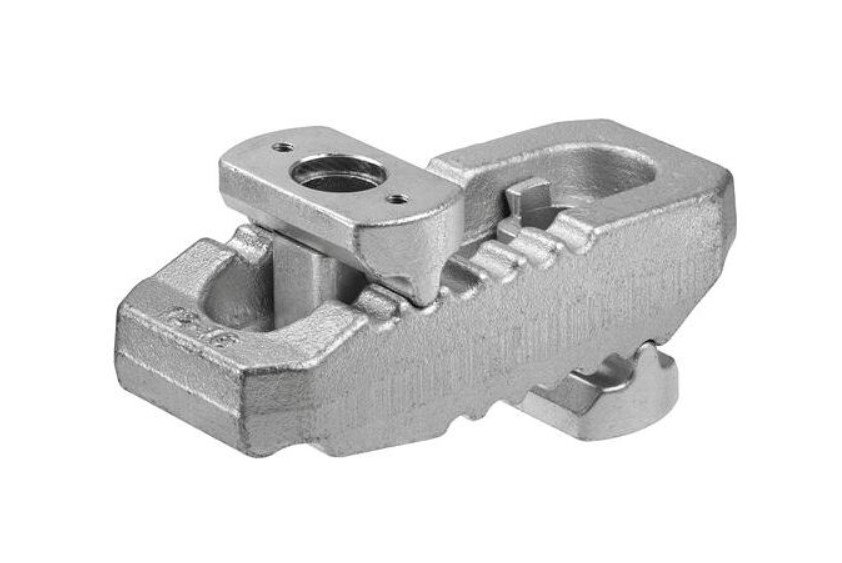

Krokoupínka, plynule nastavitelná, temperovaná, pozinkovaná, s přítlačným dílem a protiložiskem.

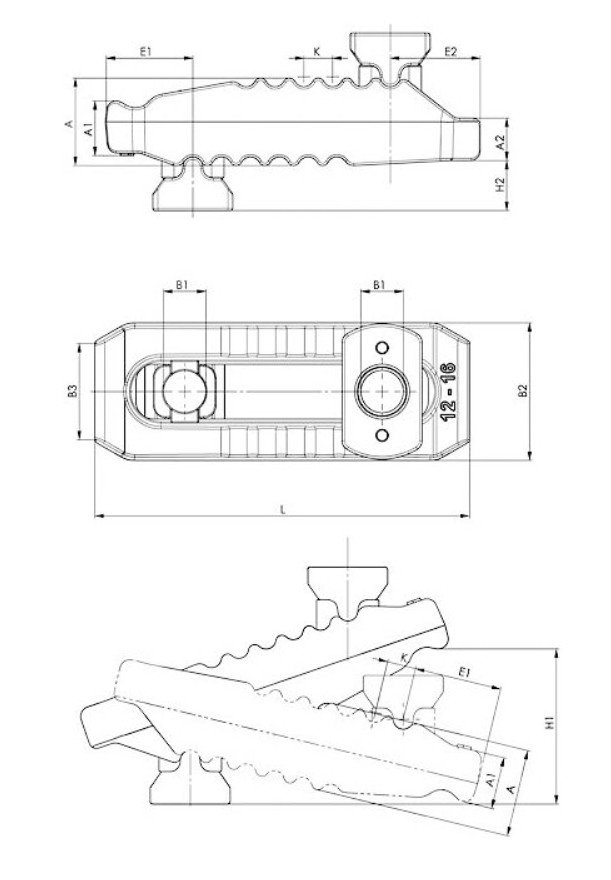

Technická specifikace:

• B1: 17
• Pro upínací šroub: M12, M16
• Drážka: 12, 14, 16, 18
• Upínací síla max.*: 40 kN
• H1: 0-70
• L: 150
• Hmotnost: 1494g

* Specifikované upínací síly v optimální upínací poloze (nejmenší vzdálenost od upínacího šroubu k upínacímu bodu). Upínací síly se mohou lišit v závislosti na upnutí, pevnostní třídě upínacího šroubu a stavu závitu (mazání).

Použití:

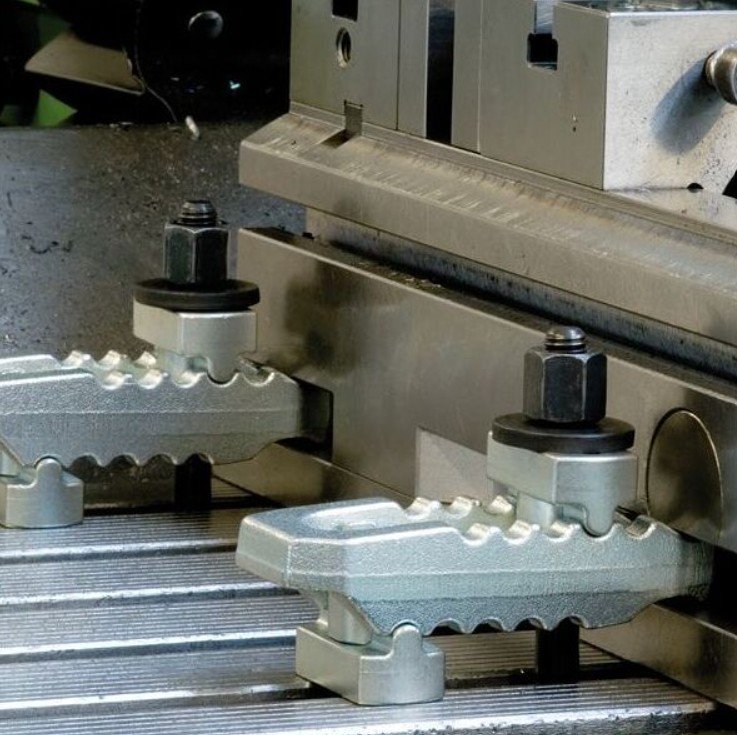

Krokoupínka se používá pro všechny upínací úlohy využívající T-drážky a závitové otvory. Přítlačný díl a protiklíč jsou pevně spojeny s upínací čelistí, takže upínka je rychle připravena k použití. Upínací čelist má dva hřbety a lze ji podle potřeby snadno otočit. Tímto způsobem je možné pokrýt všechny oblasti použití při řezacích i neřezacích procesech (např. vstřikování a lisování).

Pro upínání lze použít buď upínací kolíky DIN 787, kolíky DIN 6379 nebo válcové šrouby ISO 4762. Větší upínací výšky lze dosáhnout pomocí prodloužení podpory č. 6312S.
Mezi šestihrannou matici a přítlačný díl musí být vždy použita podložka DIN 6340!

Výhody:

• Variabilní a rychlé nastavení vzdálenosti od obrobku
• Použití ve všech oblastech řezacích i neřezacích procesů
• Zvláště vhodné pro použití na vstřikovacích lisech a lisech
• K dosažení požadované upínací výšky nejsou potřeba žádné další podpěry
• Přítlačný díl a protiklíč jsou pevně spojeny s upínací čelistí
• Krokodýla lze snadno prodloužit pro libovolnou upínací výšku
