Kompaktní upínač AMF 567997 - vel. 16

Plynule nastavitelný upínací prvek z zušlechtěné oceli. Černě galvanicky upravený, vyrobený přesným litím ze zušlechtěného materiálu. Dodává se kompletně s montážní… Více

Skladem Vlašim 0 KS

Na objednávku do 5 dnů

Objednací číslo: 567997

Počet kusů

11 139 Kč

13 478 Kč s DPH

Přidat do košíku

Popis produktu

Plynule nastavitelný upínací prvek z zušlechtěné oceli. Černě galvanicky upravený, vyrobený přesným litím ze zušlechtěného materiálu. Dodává se kompletně s montážní sadou 7640BFS a zachyceným, hladkým přítlačným dílem.

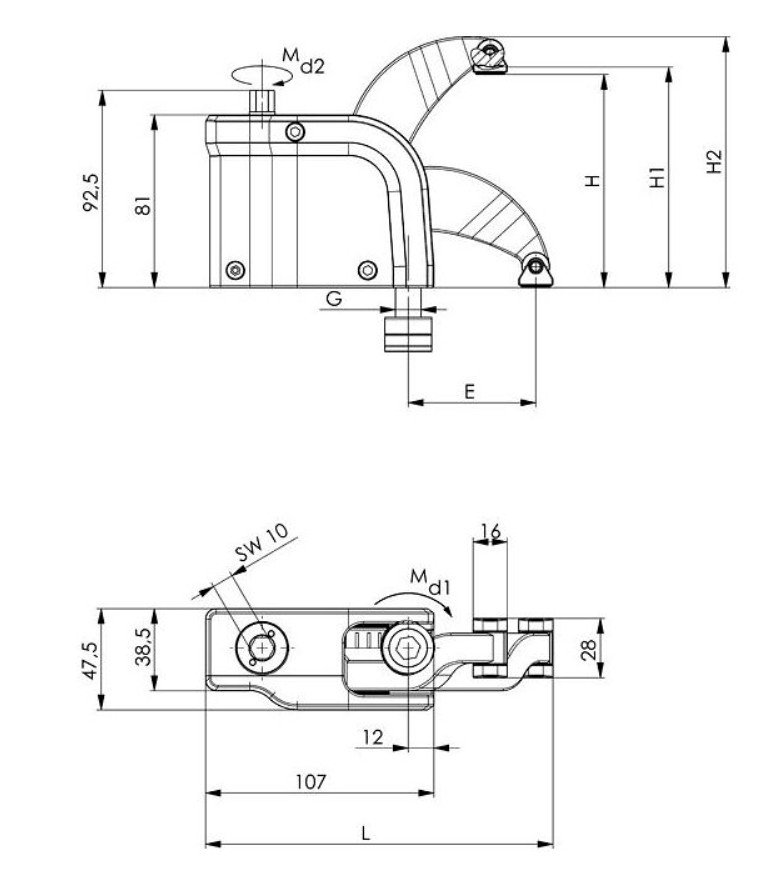

Technická specifikace:

Velikost: 16
Max. statické zatížení: 16kN
G: M12
Drážka: 14
H: 0 - 90
E: 22,8 - 40,2
L: 126,0 - 143,5
Hmotnost: 2166 g

Použití:

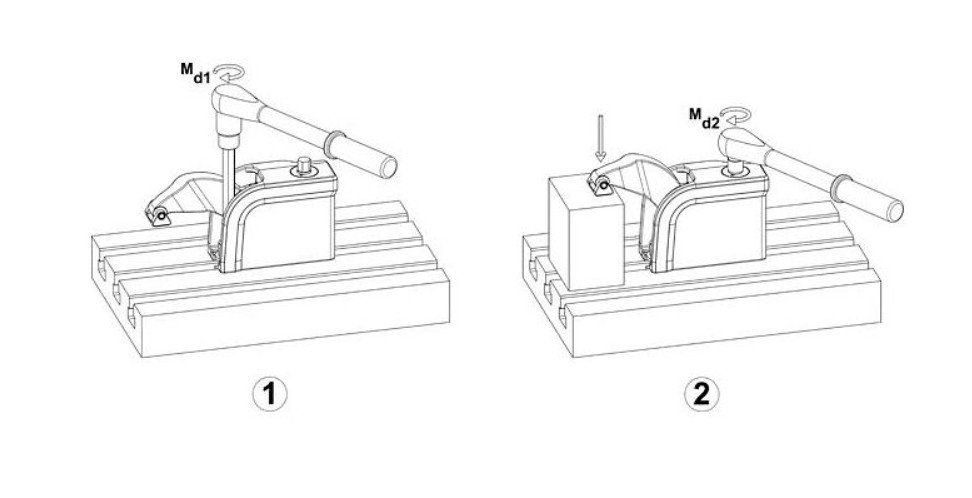

Namontujte kompaktní upínač na stůl stroje pomocí montážní sady 7640BFS, poté jej ustavte a upevněte na stůl stroje předepsaným utahovacím momentem. Upněte obrobek (dbejte na dodržení momentu).

Výhody:

Plynulé upínání
Upínací síly 12 kN / 16 kN
Kompaktní provedení
Výšková stupnice umožňuje rychlé přednastavení upínací výšky
Zachycený přítlačný díl
Odolnost proti nečistotám a třískám
Zakřivené rameno zajišťuje spolehlivé svislé upnutí upínacího šroubu s definovaným momentem
Kompaktní upínač lze bezšroubově propojit s distančním prvkem 7640Z pomocí nového typu rychloupínacího klipu

Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE
