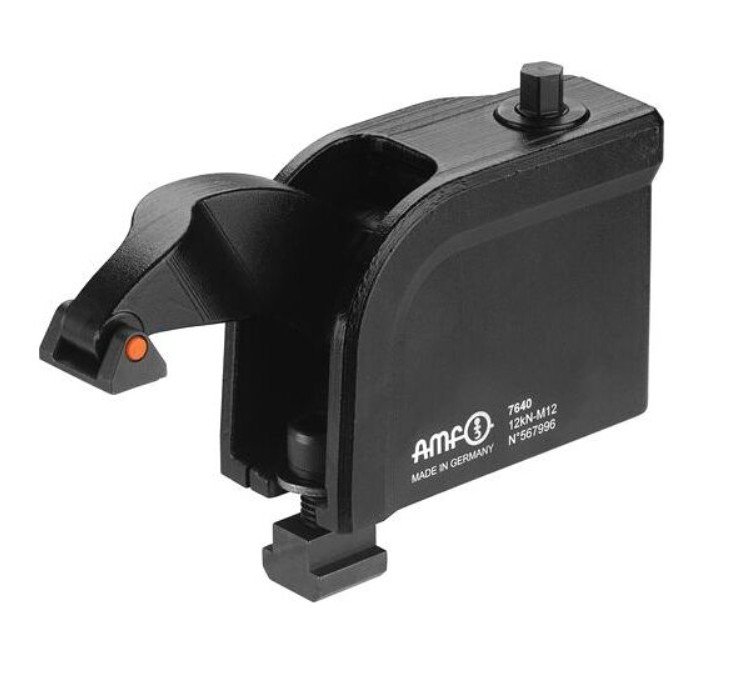

Kompaktní upínač AMF 567996 - vel. 12
Plynule nastavitelný upínací prvek z zušlechtěné oceli. Černě galvanicky upravený, vyrobený přesným litím ze zušlechtěného materiálu. Dodává se kompletně s montážní… Více
Skladem Vlašim 0 KS
Na objednávku do
5 dnů
Objednací číslo: 567996
Popis produktu
Plynule nastavitelný upínací prvek z zušlechtěné oceli. Černě galvanicky upravený, vyrobený přesným litím ze zušlechtěného materiálu. Dodává se kompletně s montážní sadou 7640BFS a zachyceným, hladkým přítlačným dílem.

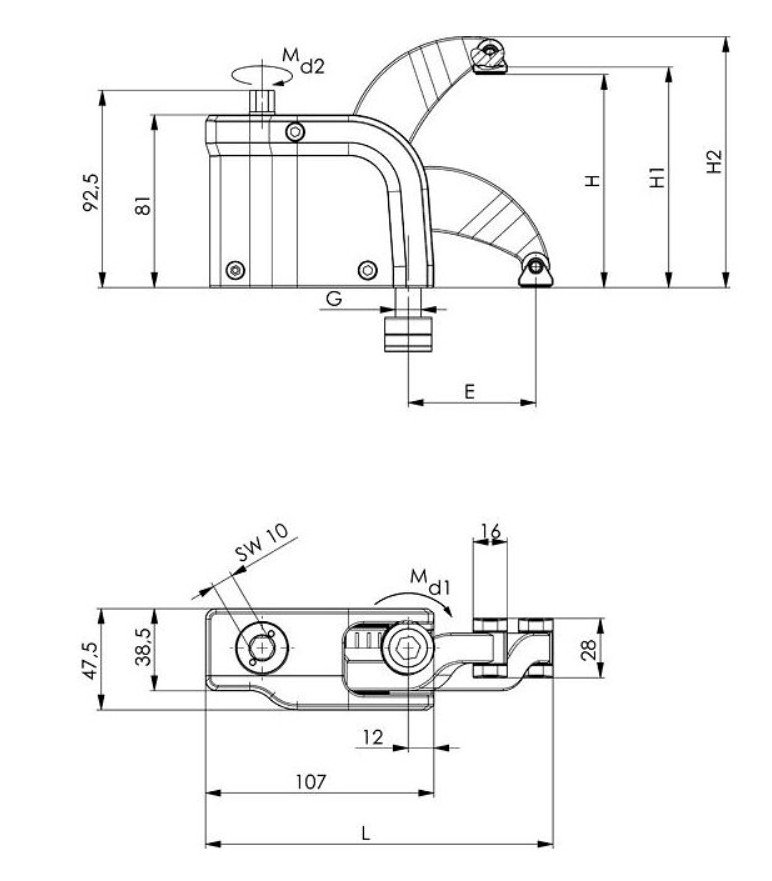

Technická specifikace:
- Velikost: 12
- Max. statické zatížení: 12 kN
- G: M12
- Drážka: 14
- H: 0 - 100
- E: 38,5 - 59,5
- L: 141,5 - 163,0
- Hmotnost: 2271 g
Použití:

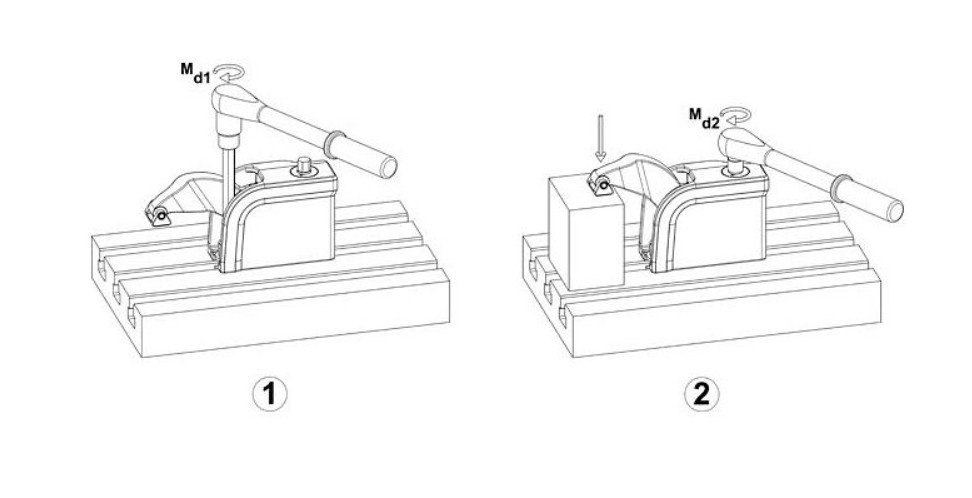

Namontujte kompaktní upínač na stůl stroje pomocí montážní sady 7640BFS, poté jej ustavte a upevněte na stůl stroje předepsaným utahovacím momentem. Upněte obrobek (dbejte na dodržení momentu).
Výhody:
- Plynulé upínání
- Upínací síly 12 kN / 16 kN
- Kompaktní provedení
- Výšková stupnice umožňuje rychlé přednastavení upínací výšky
- Zachycený přítlačný díl
- Odolnost proti nečistotám a třískám
- Zakřivené rameno zajišťuje spolehlivé svislé upnutí upínacího šroubu s definovaným momentem
- Kompaktní upínač lze bezšroubově propojit s distančním prvkem 7640Z pomocí nového typu rychloupínacího klipu
Parametry
| Skladem | Ne |
