Hluboká upínací čelist model ”Maxi-Bull” AMF 73155, drážka 22, 24, 28, 30, 32, 36

Popis produktu

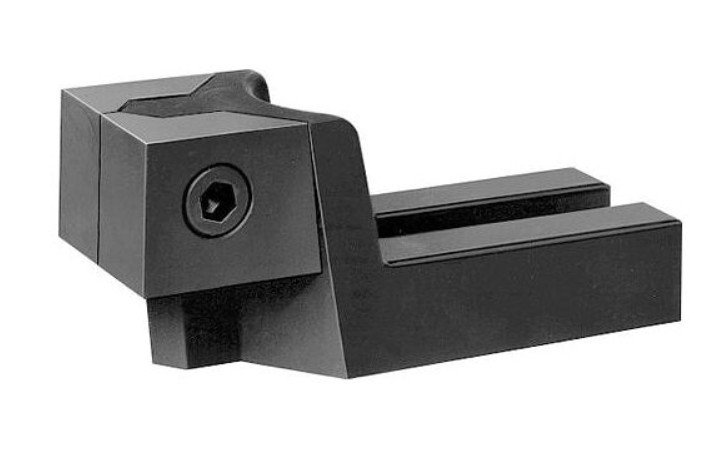

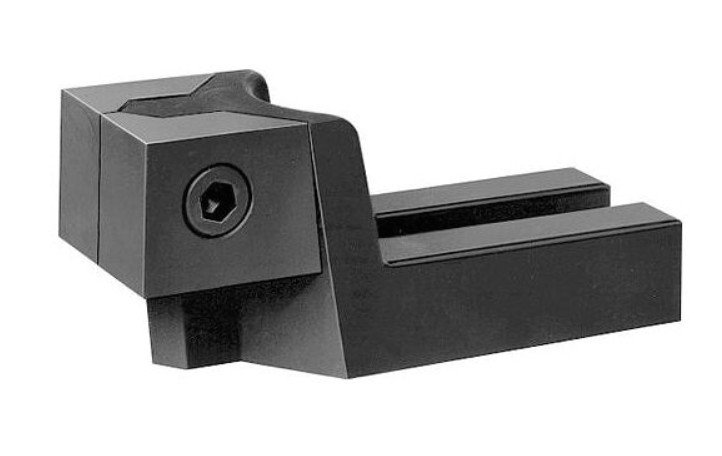

Hluboká upínací čelist model „Maxi-Bulle“ s tělem z kulového odlitku a zušlechtěnými a broušenými čelistmi. Balení obsahuje 2 kusy v kartonu s imbusovým klíčem ISO 2936, bez šroubů či závitových spojů. K dispozici pouze v párech.

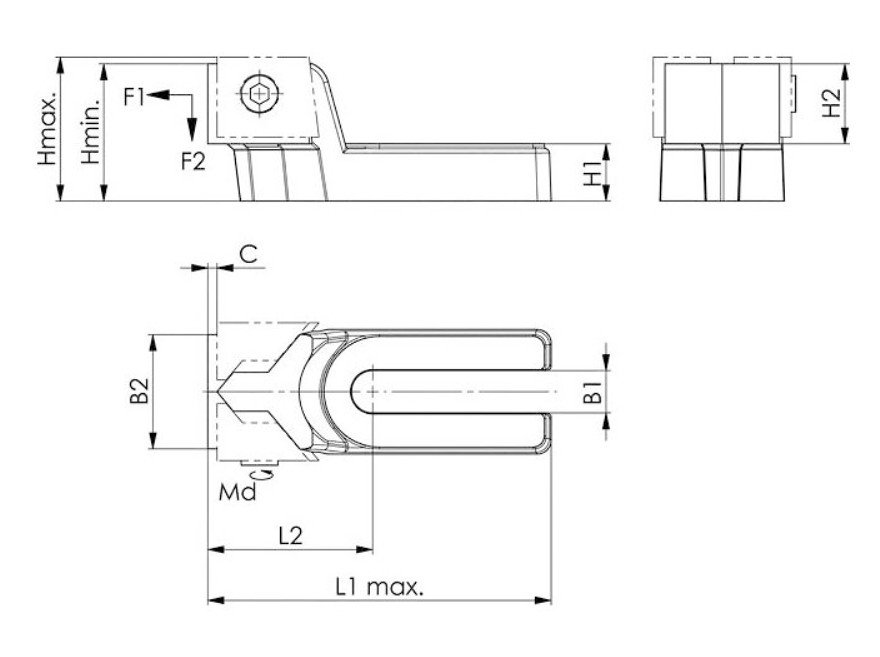

Technická specifikace:

• Drážka: 22, 24, 28, 30, 32, 36
• B1: 31
• B2: 80
• C: 5
• H min. (mm): 75
• H max. (mm): 79
• H1: 30
• H2: 45
• L1 max.: 205
• L2: 102
• F1 (kN): 38,38,40,40,44,44
• F2 (kN): 1,5, 1,5, 1,6, 1,6, 1,7, 1,7
• Váha (g): 7900

Použití:

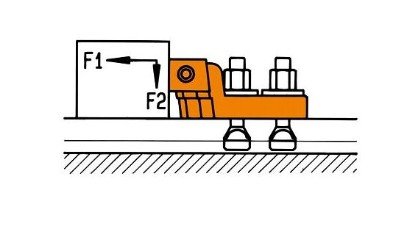

Upínací čelisti „Maxi-Bulle“ určené pro práci ve větších výškách byly vyvinuty na základě osvědčeného modelu „Bulle“ č. 6490. Klínové plochy těchto upínek jsou precizně uspořádány tak, aby při nízké námaze dosahovaly maximální upínací síly. Pro upevnění je třeba samostatně objednat 2 T-drážkové šrouby DIN 787 pro každou upínací čelist, podle velikosti použité T-drážky. Pro nižší uspořádání upínacích šroubů použijte šrouby ISO 4762 s podložkami DIN 6340 a T-maticemi DIN 508.
