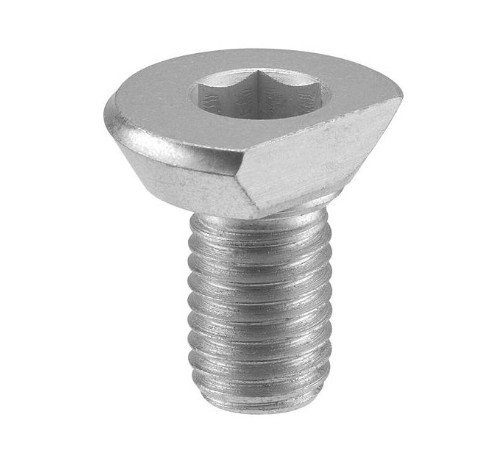

Excentrický upínací šroub AMF 373803

Popis produktu

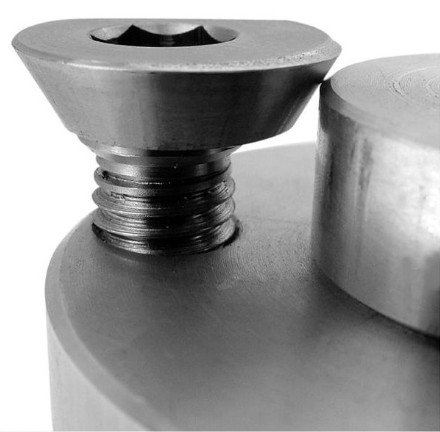

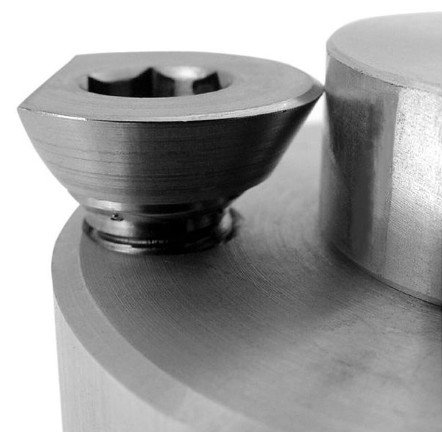

Excentrický upínací šroub je určen pro spolehlivé upnutí ve směru x-y se stahovacím efektem. Vyroben z kalené oceli 56±1 HRC, zajišťuje vysokou pevnost a odolnost proti opotřebení.

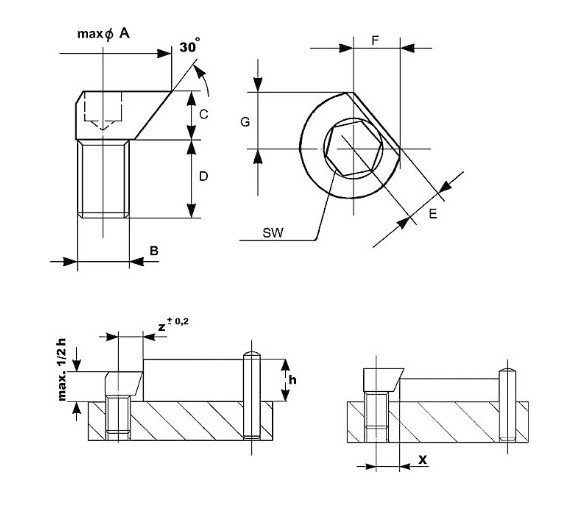

Technická specifikace:

• ØA: 22,2
• Š: M10
• C: 7
• D: 20
• E: 6,5
• F: 11,1
• G: 9,4
• OK: 6,0
• X: 8,3
• Z: 9,8
• max. Přídržná síla: 4,0 kN
• Md: 35,0 Nm
• Hmotnost: 16 g

Použití:

• Upínání nad obráběnou plochou
• Upínání pod obráběnou plochou
• Upínání v otvorech

Výhody:

• Plynulé nastavení pomocí excentru
• Vysoká odolnost proti opotřebení
