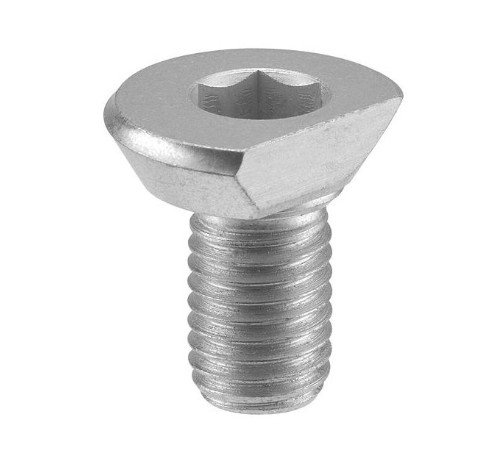

Excentrický upínací šroub AMF 373779

Popis produktu

Excentrický upínací šroub je určen pro spolehlivé upnutí ve směru x-y se stahovacím efektem. Vyroben z kalené oceli 56±1 HRC, zajišťuje vysokou pevnost a odolnost proti opotřebení.

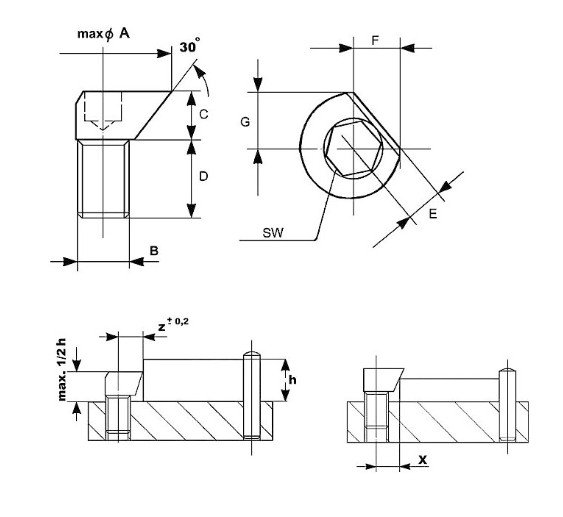

Technická specifikace:

• ØA: 9,2
• Š: M4
• C: 3
• D: 8
• E: 3,0
• F: 4,6
• G: 4,0
• OK: 2,5
• X: 3,5
• Z: 4,2
• max. Přídržná síla: 0,09 kN
• Md: 1,5 Nm
• Hmotnost: 2 g

Použití:

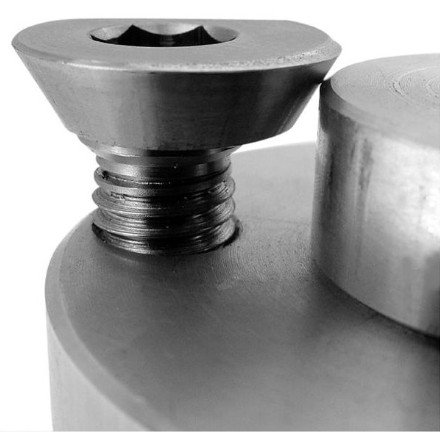

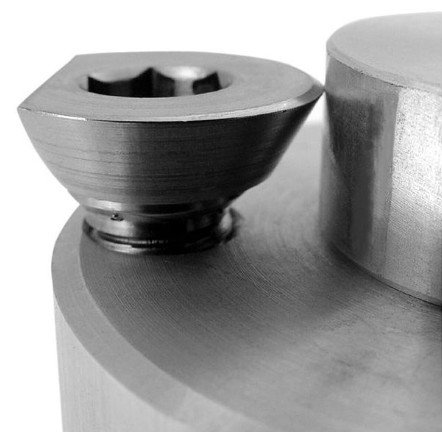

• Upínání nad obráběnou plochou
• Upínání pod obráběnou plochou
• Upínání v otvorech

Výhody:

• Plynulé nastavení pomocí excentru
• Vysoká odolnost proti opotřebení
