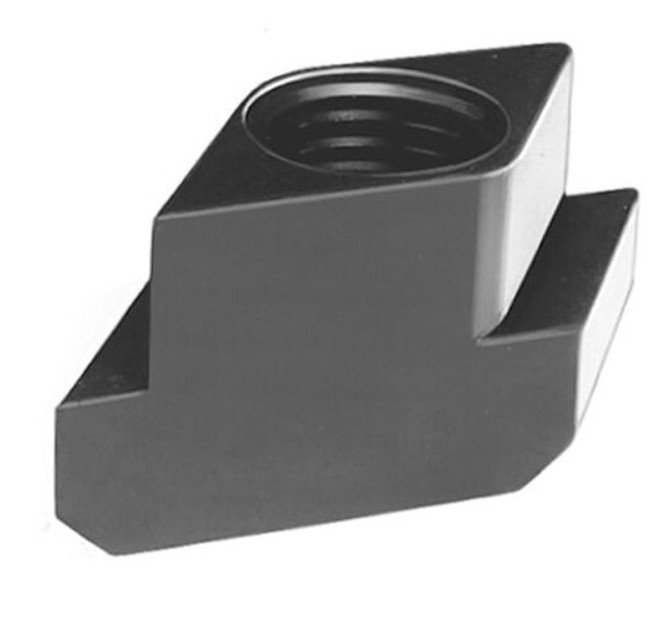

Drážkový T-kámen kosočtverec AMF 158238 - 18/M10

Popis produktu

Matice pro T-drážky ve tvaru „Rhombus“ jsou kalené na pevnostní třídu 10. Díky svému specifickému tvaru umožňují rozšířené možnosti upínání, avšak vzhledem ke zmenšené styčné ploše v T-drážce je jejich nosnost nižší než u srovnatelných rozměrů podle normy DIN 508. Pro zajištění maximální pevnosti musí být šroubové spojení použito po celé délce závitu „H“.

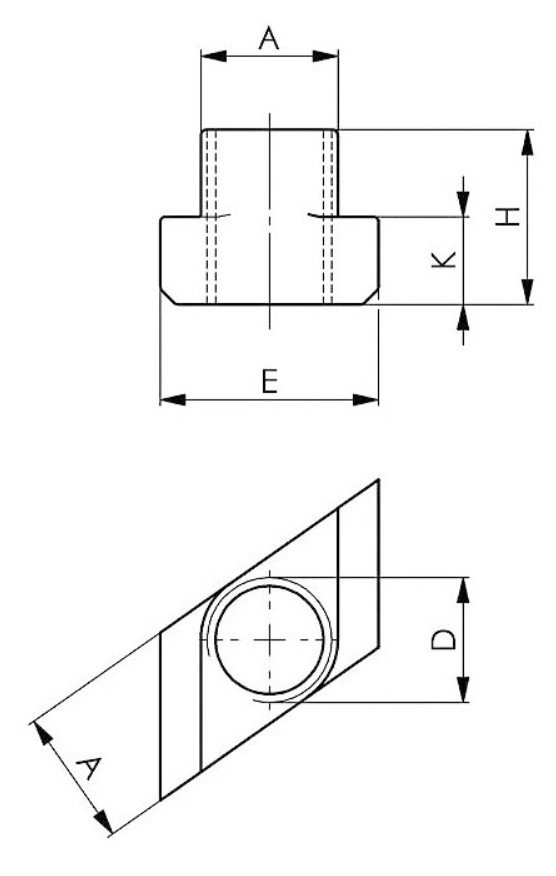

Technická specifikace:

• Dxdrážka: M10x18
• Zkušební síla (kN): 30
• A: 17,7
• E: 28
• H: 20
• K: 10
• Balení: 25
• Váha: 64

Použití:

• dodatečné zřízení upínacího bodu pro již upnutý přípravek
• následné vytvoření upínacího bodu pro T-drážky stolu stroje, které jsou již obsazené
• vložení matice pro T-drážky „Rhombus“ shora do T-drážky a otočení až na doraz v T-drážce
• používá se ve spojení se závrtnými šrouby DIN 6379
