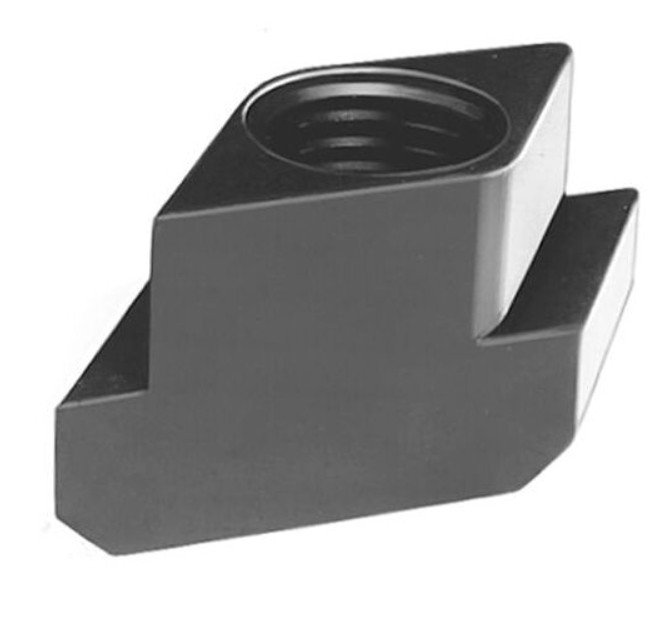

Drážkový T-kámen kosočtverec, 375330, AMF 80259 - 12/M10

Popis produktu

Matice pro T-drážky ve tvaru „Rhombus“ jsou kalené na pevnostní třídu 10. Díky svému specifickému tvaru umožňují rozšířené možnosti upínání, avšak vzhledem ke zmenšené styčné ploše v T-drážce je jejich nosnost nižší než u srovnatelných rozměrů podle normy DIN 508. Pro zajištění maximální pevnosti musí být šroubové spojení použito po celé délce závitu „H“.

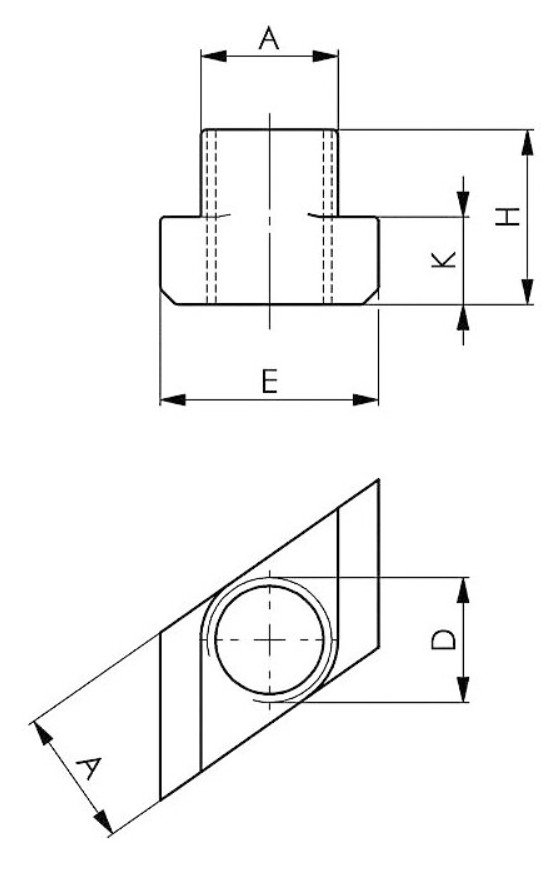

Technická specifikace:

• Dxdrážka: M10x12
• Zkušební síla (kN): 30
• A: 11,7
• E: 18
• H: 14
• K: 7
• Balení: 50
• Váha: 14g

Použití:

• dodatečné zřízení upínacího bodu pro již upnutý přípravek
• následné vytvoření upínacího bodu pro T-drážky stolu stroje, které jsou již obsazené
• vložení matice pro T-drážky „Rhombus“ shora do T-drážky a otočení až na doraz v T-drážce
• používá se ve spojení se závrtnými šrouby DIN 6379

Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE

Kód Hoffmann: 37 5330 12/M10
Starší označení nástroje: HS-A-01948
