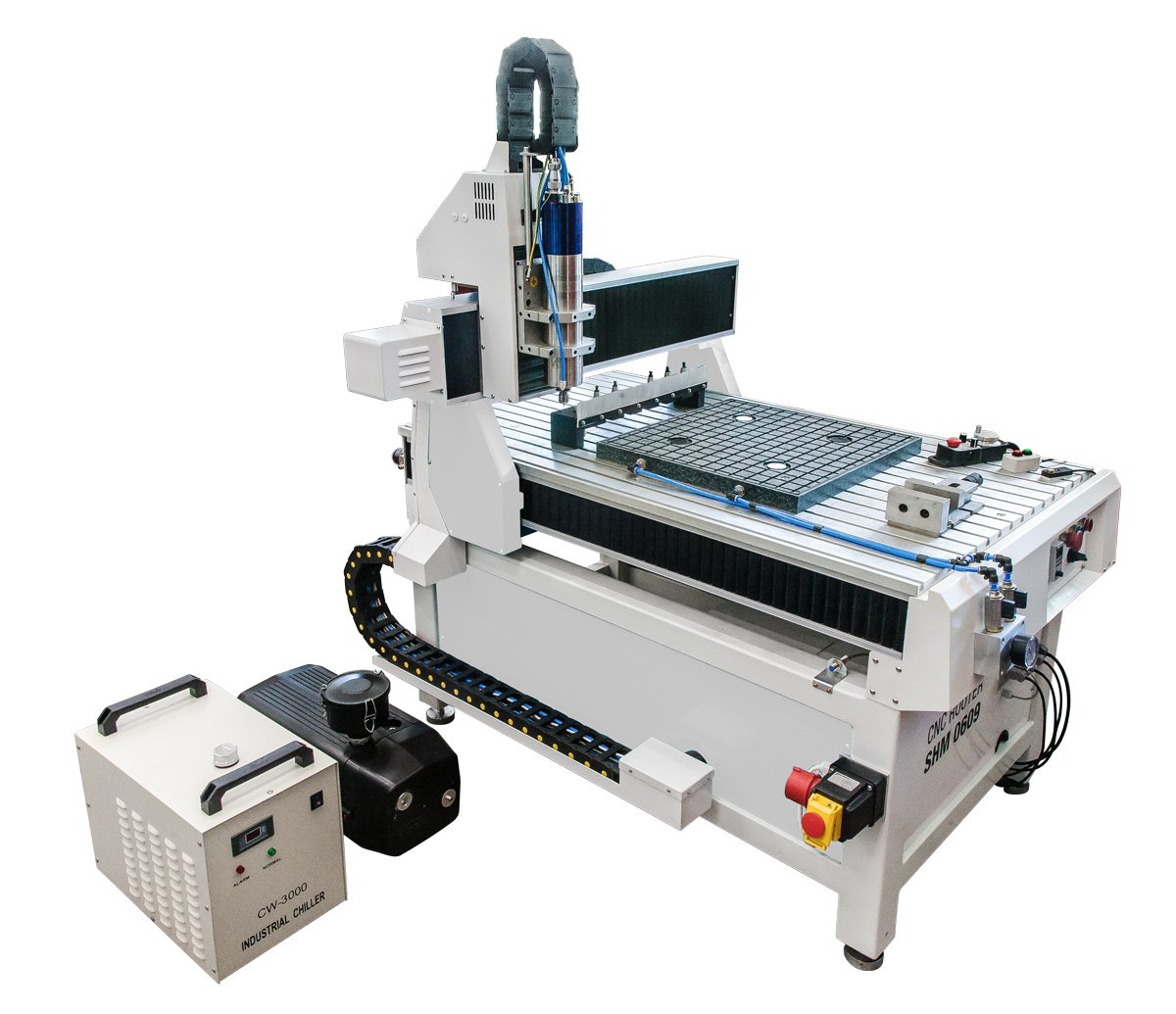

CNC router Numco SHG 0609 ATC

Tříosý router s vysokootáčkovým vřetenem vhodný k obrábění slitin neželezných kovů, plastů a dřeva. Součástí stroje je ATC kit a vakuový stůl. Tato řada routerů je určena pro obrábění slitin neželezných kovů, plastů a dřeva v reklamním a nábytkářském průmyslu. Své… Více

Na objednávku do 3 dnů

Objednací číslo: HS-RO100011

Počet kusů
759 970 Kč
919 564 Kč s DPH
Přidat do košíku

Popis produktu

Tříosý router s vysokootáčkovým vřetenem vhodný k obrábění slitin neželezných kovů, plastů a dřeva. Součástí stroje je ATC kit a vakuový stůl.

  • Tato řada routerů je určena pro obrábění slitin neželezných kovů, plastů a dřeva v reklamním a nábytkářském průmyslu. Své uplatnění naleznou, ale i při výrobě měkkých vstřikovacích forem, elektrod a jiných tvarově náročných aplikací.
  • Stroje jsou v základním provedení vybaveny řídícím systémem ARMOTE, MPG ovladačem pro usnadnění seřizovacích prací, sondou pro určení délkové korekce nástroje, Start/stop tlačítkem pro opakované zpracování výrobních programů, 2F krokovými motory, přesnými kuličkovými šrouby, lineárním vedením HIWIN, vysokootáčkovým tichým vřetenem s garantovanou házivostí méně jak 0,01mm a upínáním nástrojů do kleštiny, indukčními snímači OMRON zaručujícími vysokou přesnost najetí referenčního bodu.
  • Hlavní konstrukční části stroje (rám, bočnice, portál) jsou tvořeny odlitky, které zajišťují vysokou tuhost a stabilitu.
  • ATC kit
  • Vodou chlazené vřeteno 1,5 kW, 24 000 ot/minLineární zásobník pro 6 upínačů
  • Přesný stůl s T-drážkami vyrobený z litého hliníku
  • Senzor pro automatické měření délkové korekce nástroje
  • Pohony s kontrolou ztráty polohy ve všech osách
  • Agregát pro chlazení vřetene
  • Upínače ISO20/ER16, 6 ks
  • Předepnuté lineární vedení v ose Z
  • PLC modul v řídícím systému
  • Osazením kitu se zmenší pracovní rozsah v ose Y o 90 mm. Pro provoz je nutno ke stroji připojit stlačený vzduch.
  • Vakuový stůl
  • Kompletní řešení včetně rozvodů, kontroly podtlaku a vakuové pumpy
  • Aktivní sací plochu je možné ohraničit na potřebný rozměr vložením těsnící gumy do drážek stolu.
  • Při použití vakuového stolu se sníží průchod pod portálem o 25 mm.
Rozsah dodávky
  • |ROP00015 ATC kit pro routery SHM / SHG
  • Vakuový stůl
  • 2,5 CAD/CAM software ZDARMA
  • MPG ruční ovladač
  • Sonda pro určení délkové korekce nástroje
  • Tlačítko START/STOP
  • Nástavec na odsávání
  • Základní rychloupínky
  • Matice pro upnutí kleštiny ER16
  • Nivelační prvky

Parametry

Skladem Ne
Hmotnost 250 kg
Rozměry (š × v × h) 1710×1585×1250mm
Rozměry pracovního stolu T- drážky
Rozsah posuvu - osa Z 120 mm
Rozsah posuvu - osa Y 900 mm
Rozsah posuvu - osa X 600 mm
Otáčky 0–24000ot/min
Elektrické připojení 230 V
