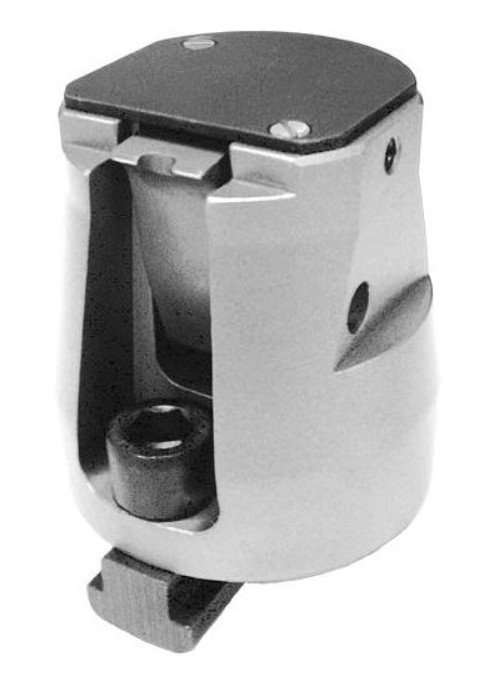

Boční upínač AMF 73890, M12x14

Popis produktu

Boční upínač se dodává kompletní s montážní sadou a upevňuje se šrouby pevnostní třídy 10.9.
Použití plochého posuvného bloku č. 6322A nebo 6322B umožňuje přesné umístění svorky do drážky stolu stroje.

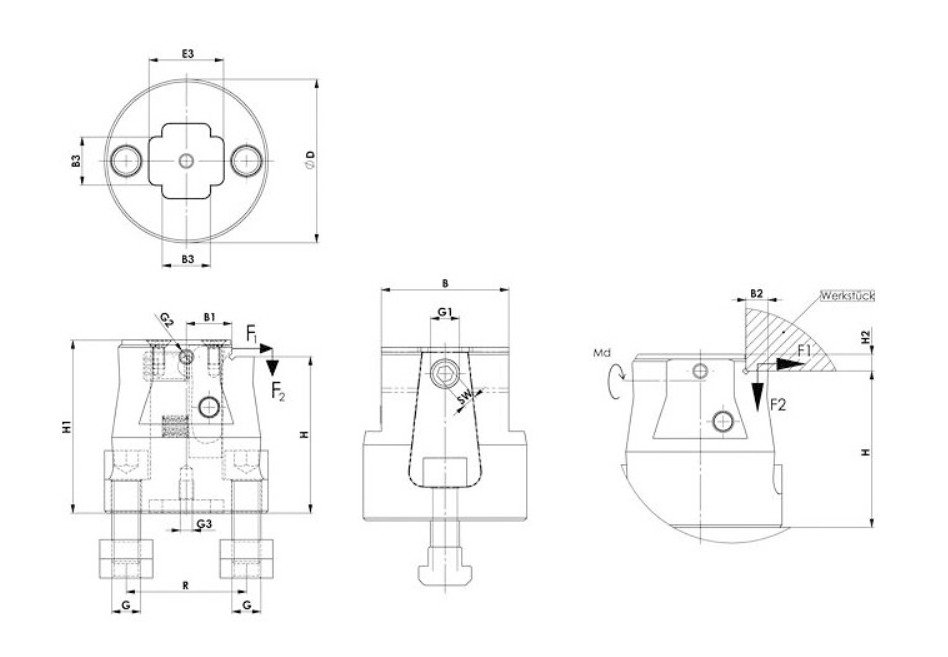

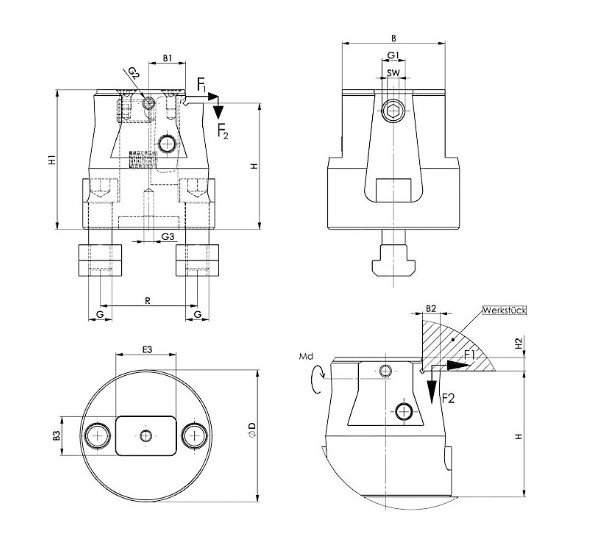

Technická specifikace:

• Velikost: M12x14
• Drážka: 14
• Točivý moment Md: 75
• H ±0,1: 65
• F1 (kN): 12
• F2 (kN): 7
• Váha (g): 1530

Použití:

Mechanická boční svorka s přitažným účinkem může být použita jako upínací prvek nebo jako pevný doraz. Pohybem nastavovacího šroubu se hákové konce upnou na obrobek, přičemž současně vzniká přitažný efekt na kontaktní ploše. Připevněním bočního dorazu lze obrobek opakovaně upínat.

• Při použití se základní deskou č. 6498FT může být boční svorka umístěna přes drážku stolu.
• Při použití s kulatou základní deskou č. 6498FR pouze podél drážky stolu.

Výhody:

• kompaktní rozměry
• obrobek pevně upnut díky přitažnému efektu
• zvýšené napětí desky při obrábění otvorů a drážek
• boční napětí desky umožňuje dokončit plochy bez kolizních kontur
• boční závit umožňuje připevnění dorazu

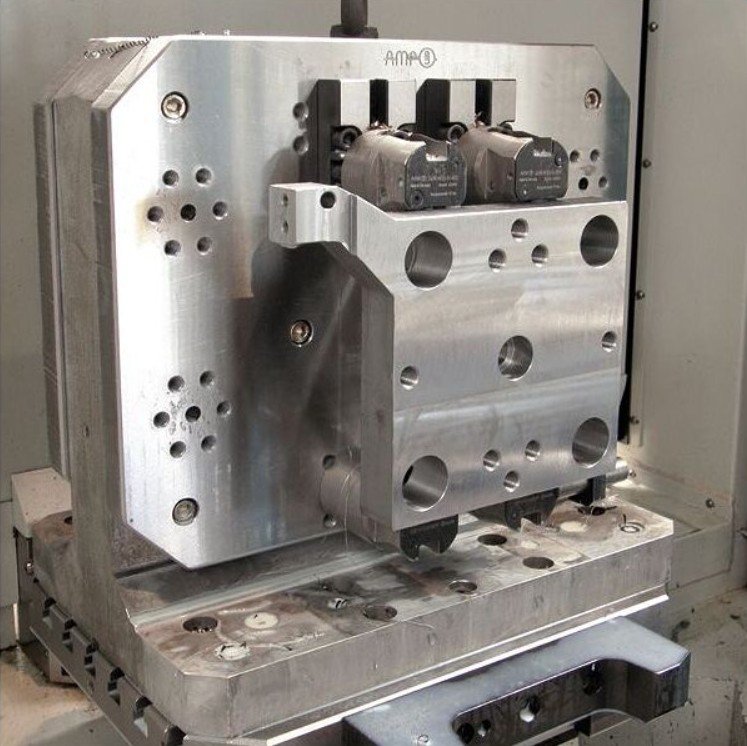

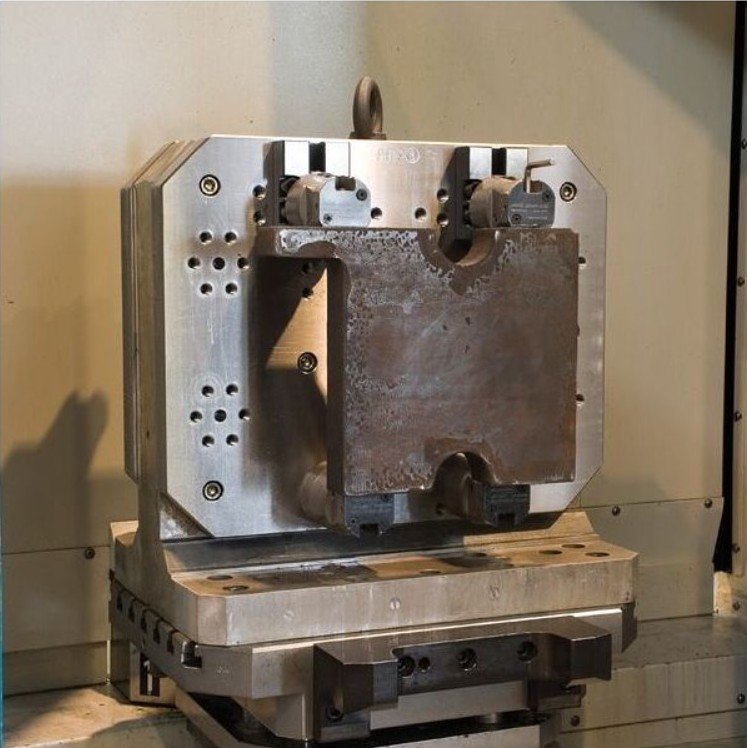

• možnost použití horizontálně i vertikálně
• zkrácení času přípravků a snížení nákladů na nástroje
• rozmanité a variabilní použití
