ACCUD TP450 seřizovací přístroj nástrojů

Popis produktu

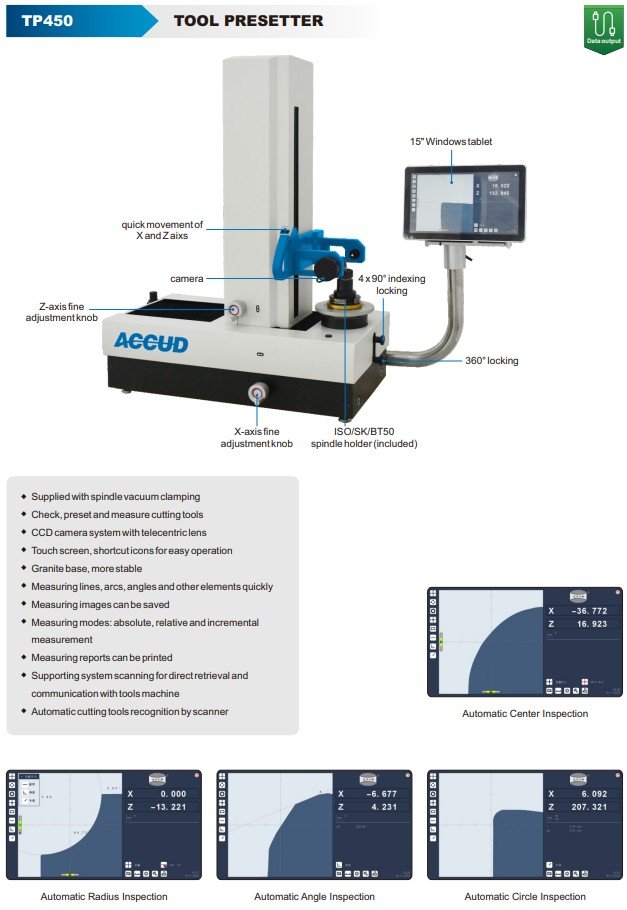

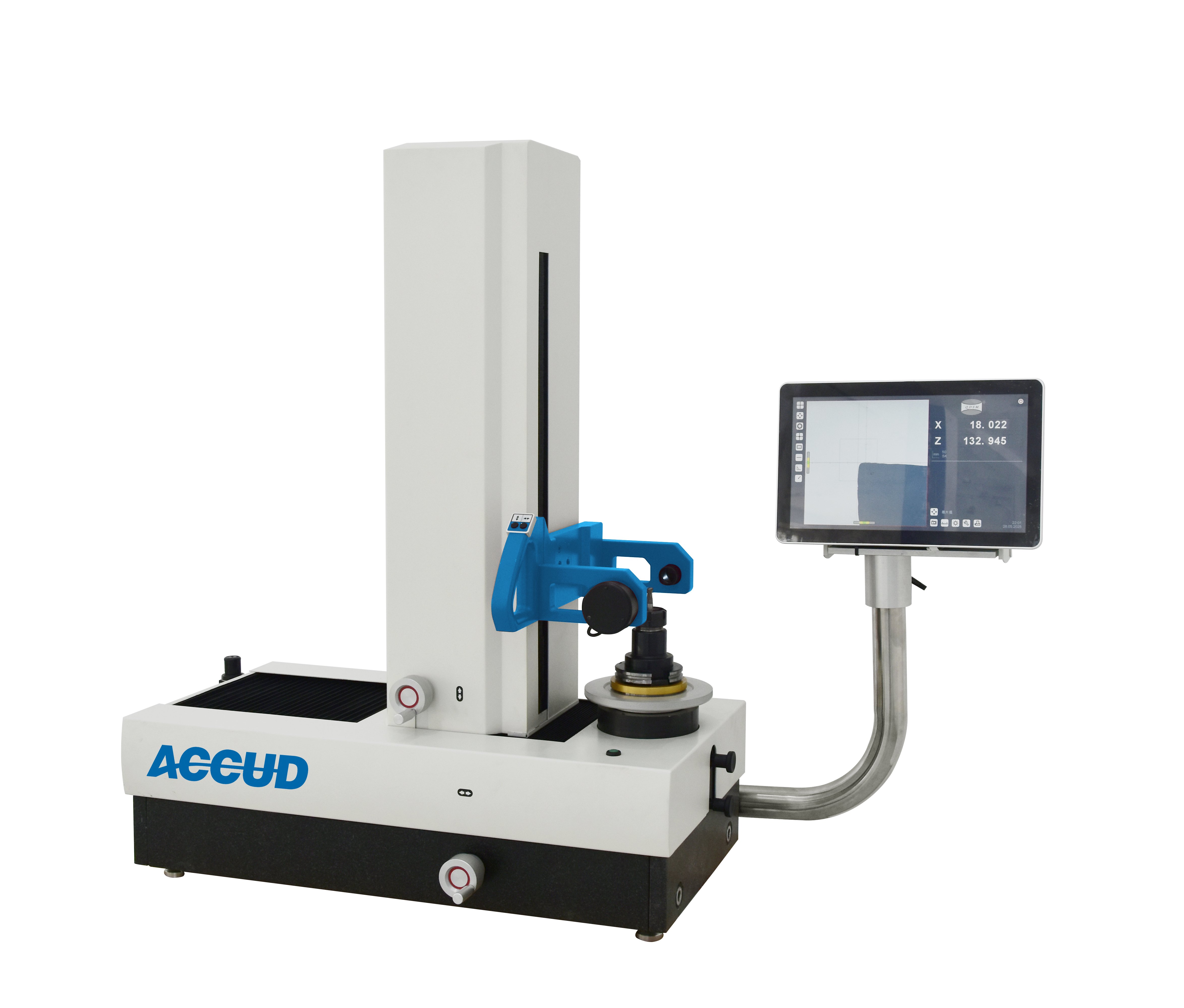

Přednastavovač nástrojů TP450 je moderní zařízení určené pro kontrolu, přednastavení a měření řezných nástrojů mimo obráběcí stroj. Je vybaven vřetenem s vakuovým upínáním, které zajišťuje bezpečné uchycení nástrojů, a CCD kamerovým systémem s telecentrickým objektivem pro vysoce přesné měření. Intuitivní dotyková obrazovka se zástupnými ikonami umožňuje snadné ovládání a stabilní žulová základna přispívá k eliminaci vibrací a vyšší přesnosti výsledků.

Zařízení umožňuje rychlé měření čar, oblouků, úhlů a dalších geometrických prvků, přičemž měřicí obrazy lze ukládat a archivovat. Podporuje měřicí režimy absolutní, relativní i přírůstkový a měřicí protokoly je možné přímo tisknout. Systém dále podporuje skenování pro přímé vyhledávání a komunikaci s CNC stroji a díky integrovanému skeneru dokáže automaticky rozpoznávat řezné nástroje.

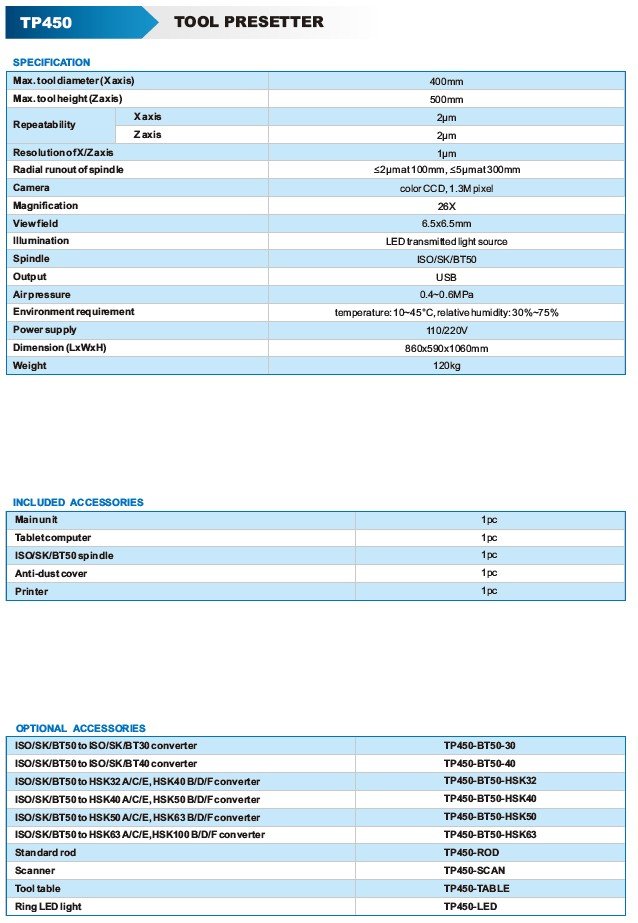

Technická specifikace:

• Max. průměr nástroje (osa X): 400 mm
• Max. výška nástroje (osa Z): 500 mm
• Opakovatelnost: osa X – 2 µm, osa Z – 2 µm
• Rozlišení osy X/Z: 1 µm
• Radiální házivost vřetena: ≤ 2 µm při 100 mm, ≤ 5 µm při 300 mm
• Kamera: barevná CCD, 1,3 Mpx
• Zvětšení: 26×
• Zorné pole: 6,5 × 6,5 mm
• Osvětlení: LED – procházející světlo
• Vřeteno: ISO / SK / BT50
• Výstup: USB
• Tlak vzduchu: 0,4–0,6 MPa
• Provozní prostředí: teplota 10–45 °C, relativní vlhkost 30–75 %
• Napájení: 110/220 V
• Rozměry (D × Š × V): 860 × 590 × 1060 mm
• Hmotnost: 120 kg

Dodávané příslušenství:

• Hlavní jednotka: 1 ks
• Tablet: 1 ks
• Vřeteno ISO/SK/BT50: 1 ks
• Prachový kryt: 1 ks
• Tiskárna: 1 ks

Volitelné příslušenství:

• Převodník ISO/SK/BT50 na ISO/SK/BT30: TP450-BT50-30
• Převodník ISO/SK/BT50 na ISO/SK/BT40: TP450-BT50-40
• Převodník ISO/SK/BT50 na HSK32 A/C/E, HSK40 B/D/F: TP450-BT50-HSK32
• Převodník ISO/SK/BT50 na HSK40 A/C/E, HSK50 B/D/F: TP450-BT50-HSK40
• Převodník ISO/SK/BT50 na HSK50 A/C/E, HSK63 B/D/F: TP450-BT50-HSK50
• Převodník ISO/SK/BT50 na HSK63 A/C/E, HSK100 B/D/F: TP450-BT50-HSK63
• Standardní tyč: TP450-ROD
• Skenner: TP450-SCAN
• Stůl na nástroje: TP450-TABLE
• Kruhové LED osvětlení: TP450-LED

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.
