3 stranná upínací pyramida 30° pro 5ti osé obrábění RL52A-P330

Popis produktu

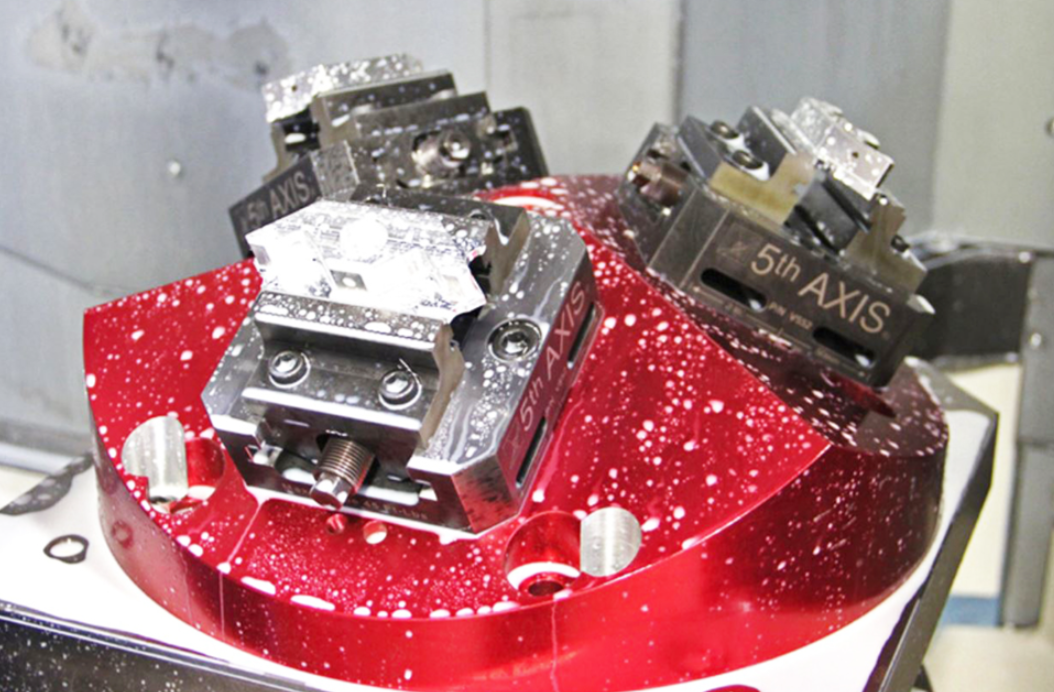

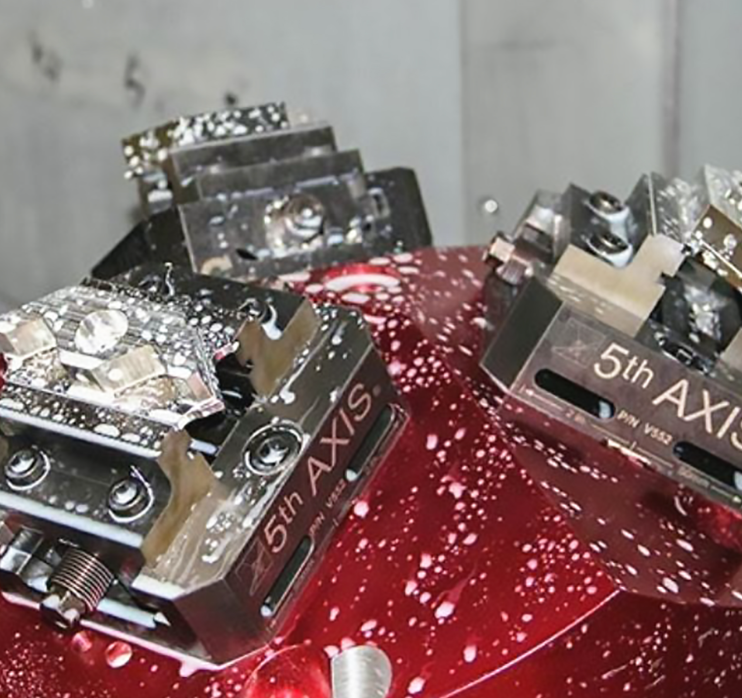

RL52A-P300 je trojstranná upínací pyramida se systémem RockLock 52 mm. Je ideální pro zvýšení produktivity při víceosém obrábění a je speciálně navržena a optimalizována pro použití na 5osých univerzálních strojích a robotických výměnících palet.

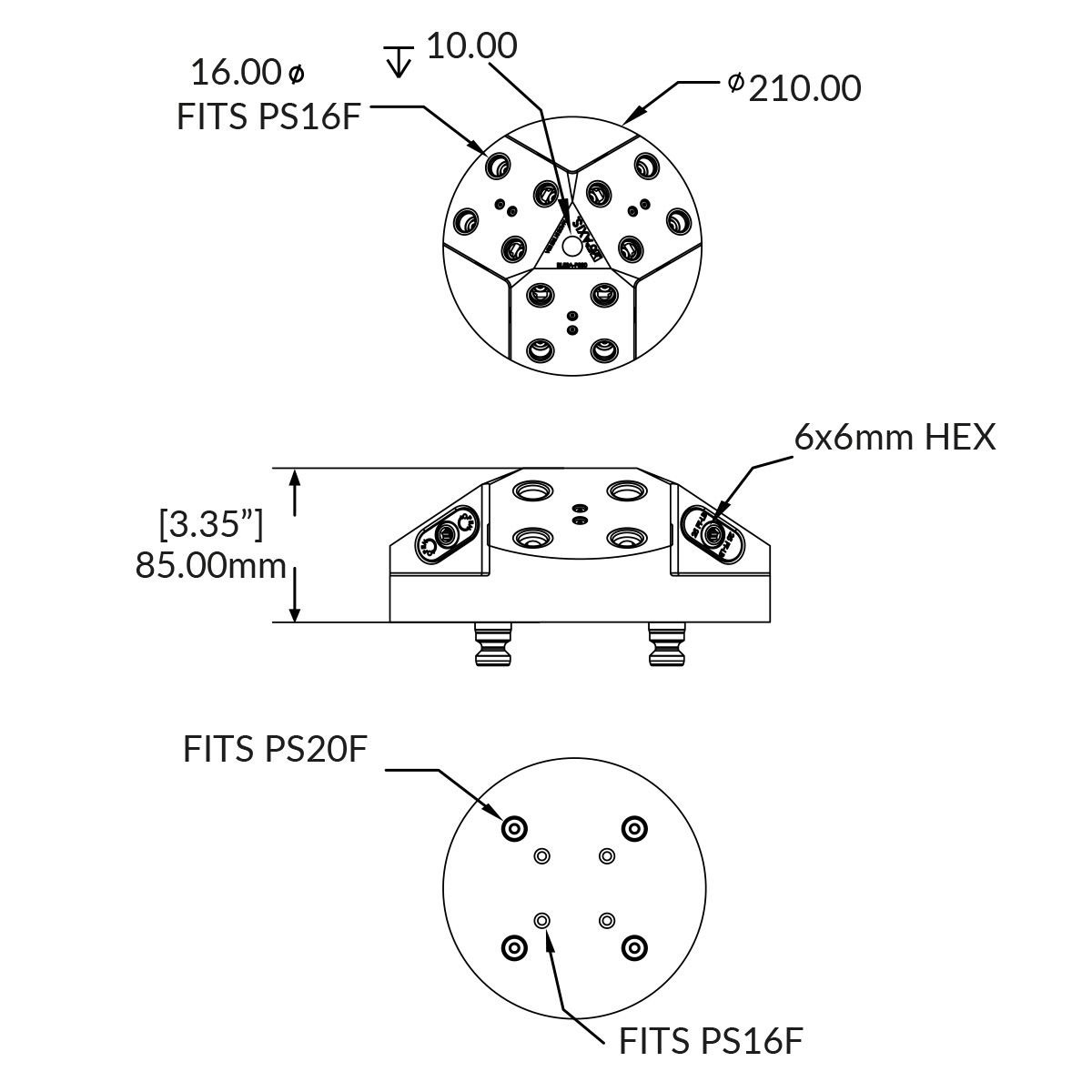

Technické parametry:

• Rozměry: Ø 210.00mm x 85.00mm
• Materiál: hliník
• Úhel: 30°
• Uchycení: RockLock 96 mm
• Počet pozic: 3 celkem | 1 na každé straně
• Součást balení: 4x vytahovací čepy PS20F
• Hmotnost: 9 kg

Rychlovýměnný systém RockLock™ využívá průmyslový standard rozteče tažných čepů 52 mm nebo 96 mm, což umožňuje vzájemnou kompatibilitu s konkurenčními systémy. Každý výrobce má vlastní patent na klikový mechanismus a jeho interakci s tažným čepem. To znamená, že základová deska a tažný čep musí být od stejného výrobce, zatímco svěrky a horní nástroje jsou plně zaměnitelné.

Na systém RockLock™ nestanovujeme konkrétní hmotnostní limit. Při zvažování hmotnosti obrobku je však třeba brát v úvahu několik faktorů:

Síla upnutí a upínací moment – systémy jako RockLock™ používají tažné čepy a upínací mechanismy dimenzované na určité zatížení. Například systém 96 mm je navržen pro vysoké síly a je vhodný pro těžké aplikace.

Hmotnost obrobku a přípravku – RockLock™ zvládne stovky kilogramů, ale často se jako limitující faktor ukazuje nosnost stolu stroje.

Dynamické vs. statické zatížení – i když systém unese těžké statické zatížení, vysokorychlostní obrábění a řezné síly vytvářejí dynamické zatížení, které může ovlivnit stabilitu.

Omezení stroje – hmotnost přípravku a obrobku nesmí překročit maximální nosnost stolu stroje.
