3 stranná upínací pyramida 30° pro 5ti osé obrábění PY30RL96-56

Popis produktu

Třístranná upínací pyramida je plně kompatibilní s nulovým upínacím systémem RockLock 96 mm, který lze upevnit jak vertikálně, tak horizontálně. Pro správné usazení je při objednávce nutné uvést značku a model stroje. Součástí balení jsou 3 kusy RL96A-56.

Technické parametry:

• Rozměry: 158 × 126 × 30 mm
• Materiál: hliník
• Úhel: 20°
• Montážní varianta 1: 4× M12, rastr 200 × 300 mm
• Montážní varianta 2: 3× M12, úhel 120°, rozteč 290 mm

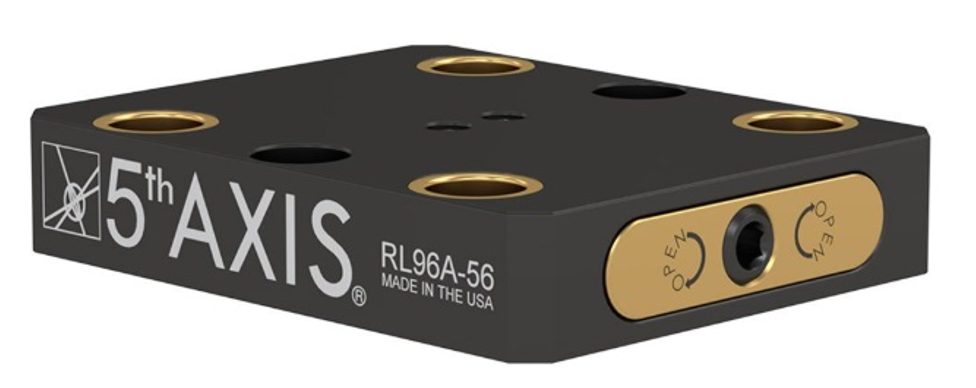

• Součást balení: 3× RL96A-56
• Hmotnost: 24,5 kg

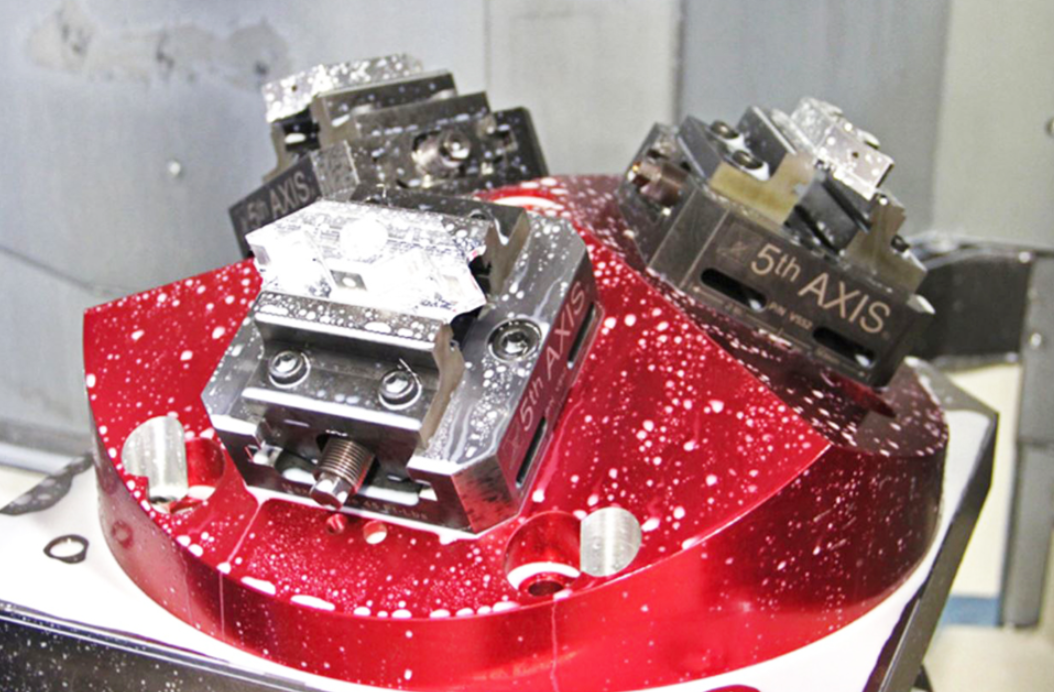

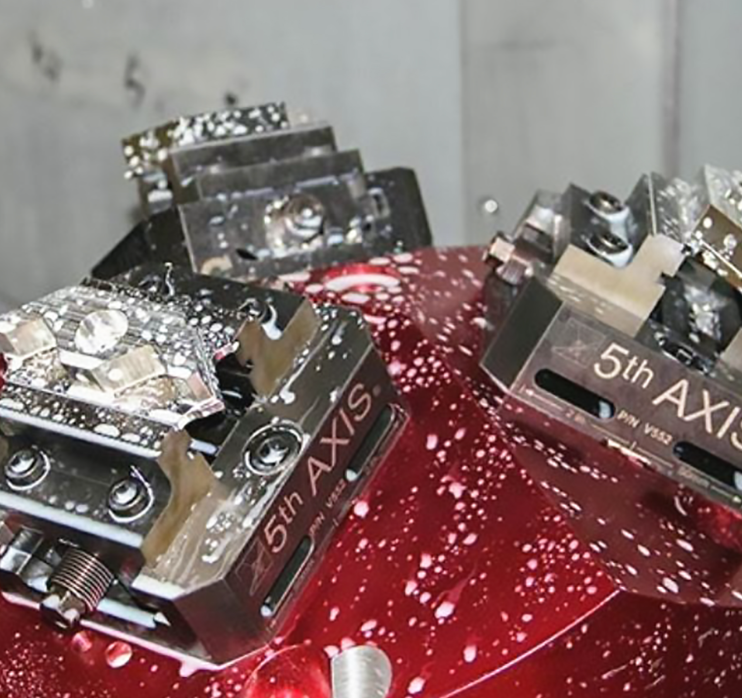

Upínací pyramida je vybavena základními ZERO-POINT nulovými body RL96A-56 pro následnou montáž dalších upínacích prvků - nejčasetěji svěráků pro pětiosé obrábění.

Rychlovýměnný systém RockLock™ využívá průmyslový standard rozteče tažných čepů 52 mm nebo 96 mm, což umožňuje vzájemnou kompatibilitu s konkurenčními systémy. Každý výrobce má vlastní patent na klikový mechanismus a jeho interakci s tažným čepem. To znamená, že základová deska a tažný čep musí být od stejného výrobce, zatímco svěrky a horní nástroje jsou plně zaměnitelné.

Na systém RockLock™ nestanovujeme konkrétní hmotnostní limit. Při zvažování hmotnosti obrobku je však třeba brát v úvahu několik faktorů:

Síla upnutí a upínací moment – systémy jako RockLock™ používají tažné čepy a upínací mechanismy dimenzované na určité zatížení. Například systém 96 mm je navržen pro vysoké síly a je vhodný pro těžké aplikace.

Hmotnost obrobku a přípravku – RockLock™ zvládne stovky kilogramů, ale často se jako limitující faktor ukazuje nosnost stolu stroje.

Dynamické vs. statické zatížení – i když systém unese těžké statické zatížení, vysokorychlostní obrábění a řezné síly vytvářejí dynamické zatížení, které může ovlivnit stabilitu.

Omezení stroje – hmotnost přípravku a obrobku nesmí překročit maximální nosnost stolu stroje.
