3 stranná upínací pyramida 20° pro 5ti osé obrábění RL96A-P320

Popis produktu

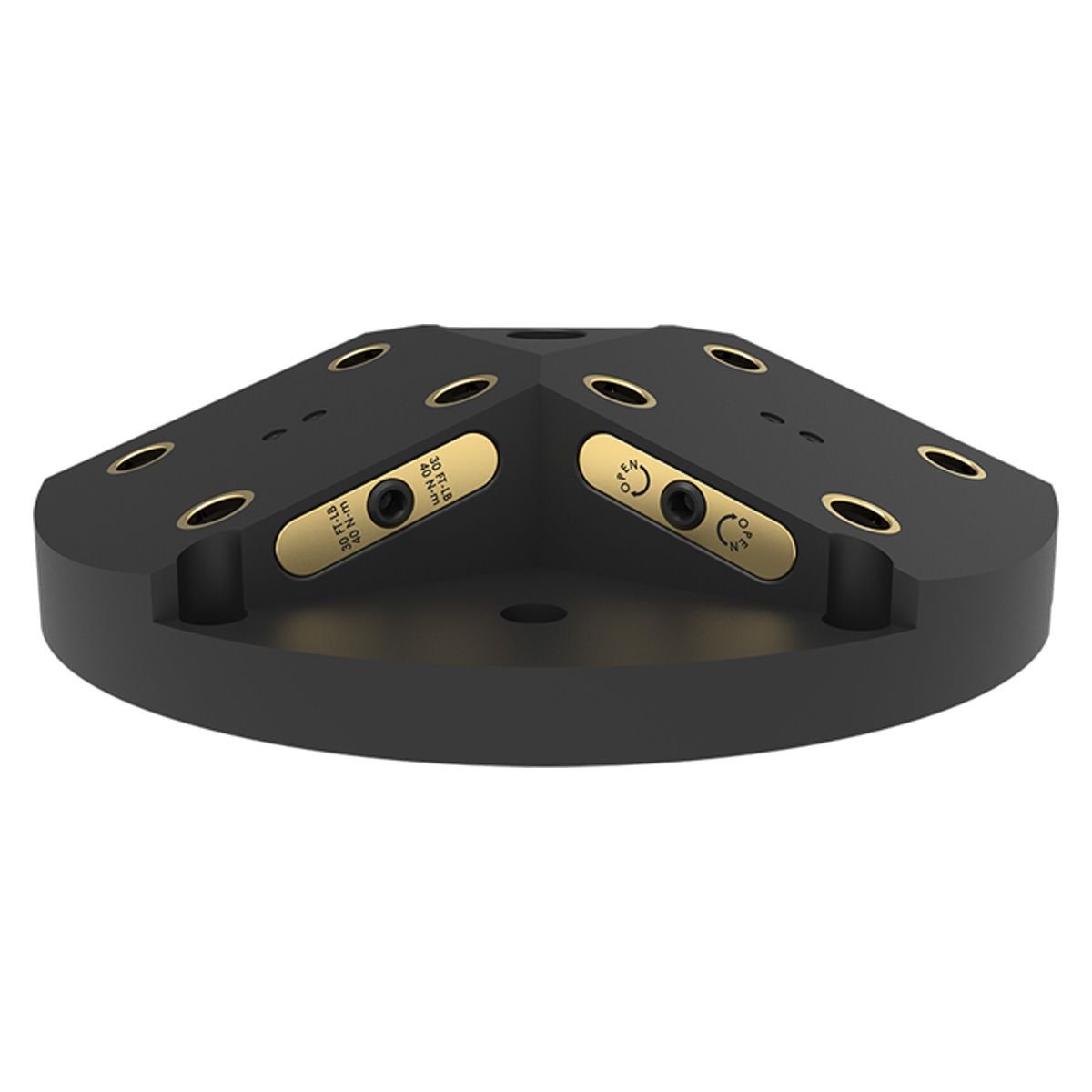

RL96A-P320 je moderní upínací pyramida s plně integrovaným systémem RockLock 96 mm. Nabízí elegantní nízkoprofilové provedení a umožňuje snadné upínání vrchního příslušenství ve vertikální i horizontální orientaci, což zajišťuje maximální flexibilitu pro různé obráběcí aplikace.

Technické parametry:

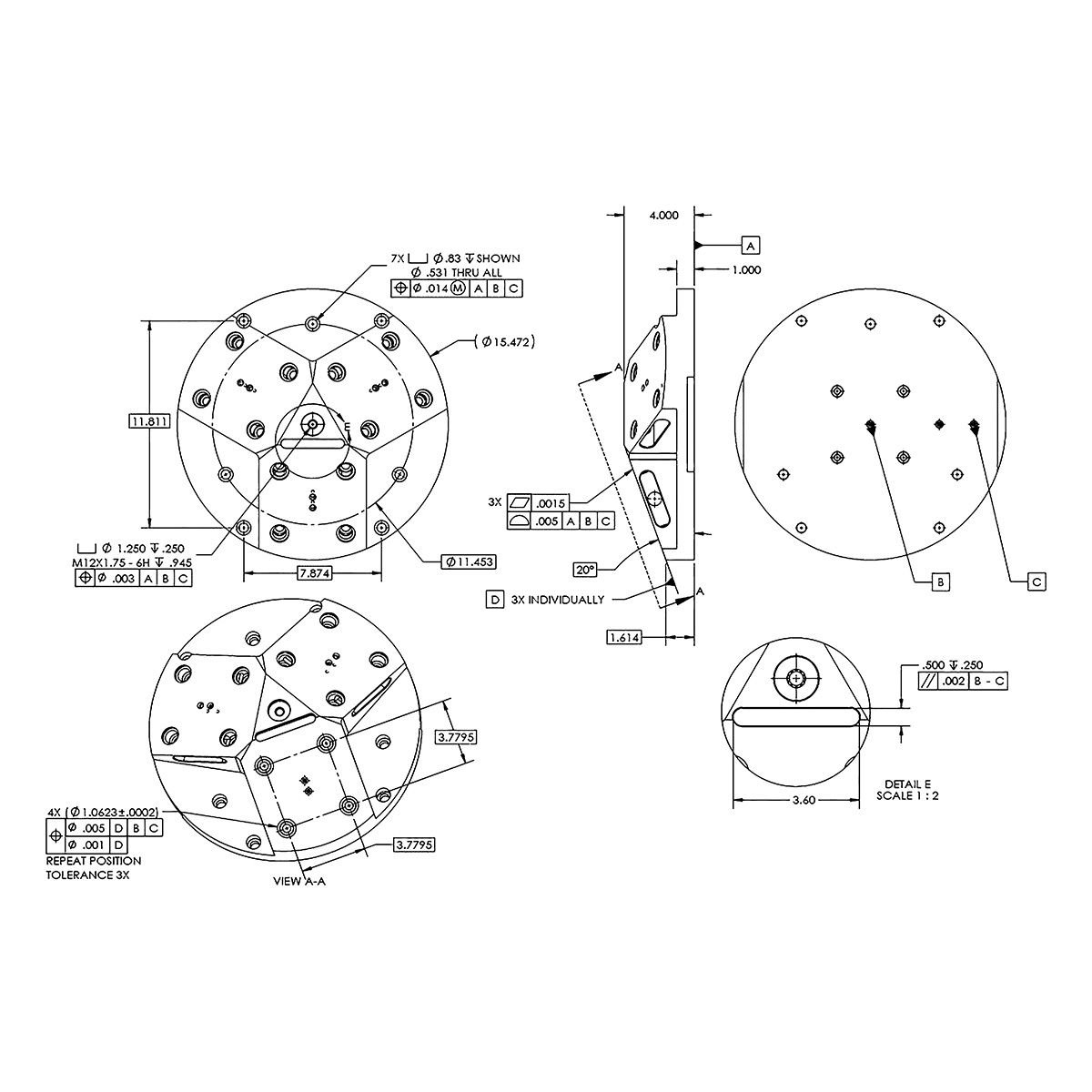

• Velikost: Ø 380 mm × 100 mm výška
• Hmotnost: 21 kg

Rychlovýměnný systém RockLock™ využívá průmyslový standard rozteče tažných čepů 52 mm nebo 96 mm, což umožňuje vzájemnou kompatibilitu s konkurenčními systémy. Každý výrobce má vlastní patent na klikový mechanismus a jeho interakci s tažným čepem. To znamená, že základová deska a tažný čep musí být od stejného výrobce, zatímco svěrky a horní nástroje jsou plně zaměnitelné.

Na systém RockLock™ nestanovujeme konkrétní hmotnostní limit. Při zvažování hmotnosti obrobku je však třeba brát v úvahu několik faktorů:

Síla upnutí a upínací moment – systémy jako RockLock™ používají tažné čepy a upínací mechanismy dimenzované na určité zatížení. Například systém 96 mm je navržen pro vysoké síly a je vhodný pro těžké aplikace.

Hmotnost obrobku a přípravku – RockLock™ zvládne stovky kilogramů, ale často se jako limitující faktor ukazuje nosnost stolu stroje.

Dynamické vs. statické zatížení – i když systém unese těžké statické zatížení, vysokorychlostní obrábění a řezné síly vytvářejí dynamické zatížení, které může ovlivnit stabilitu.

Omezení stroje – hmotnost přípravku a obrobku nesmí překročit maximální nosnost stolu stroje.
