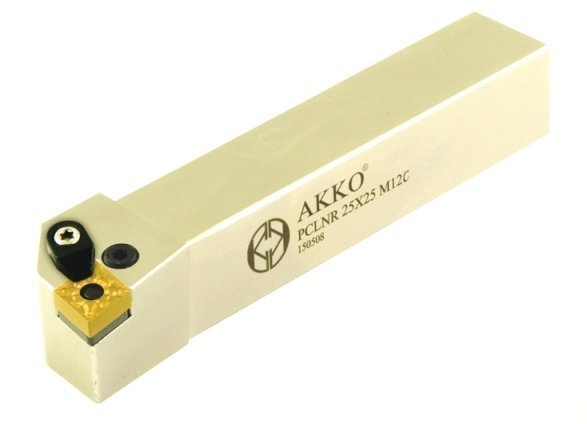

Soustružnický držák VBD PCLNR 2525 M19C
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění… Read more
Order number: M.01.01.04.01.07
Product description
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění větších vnitřních i vnějších průměrů.
starší označení nástroje : HS-C-00977

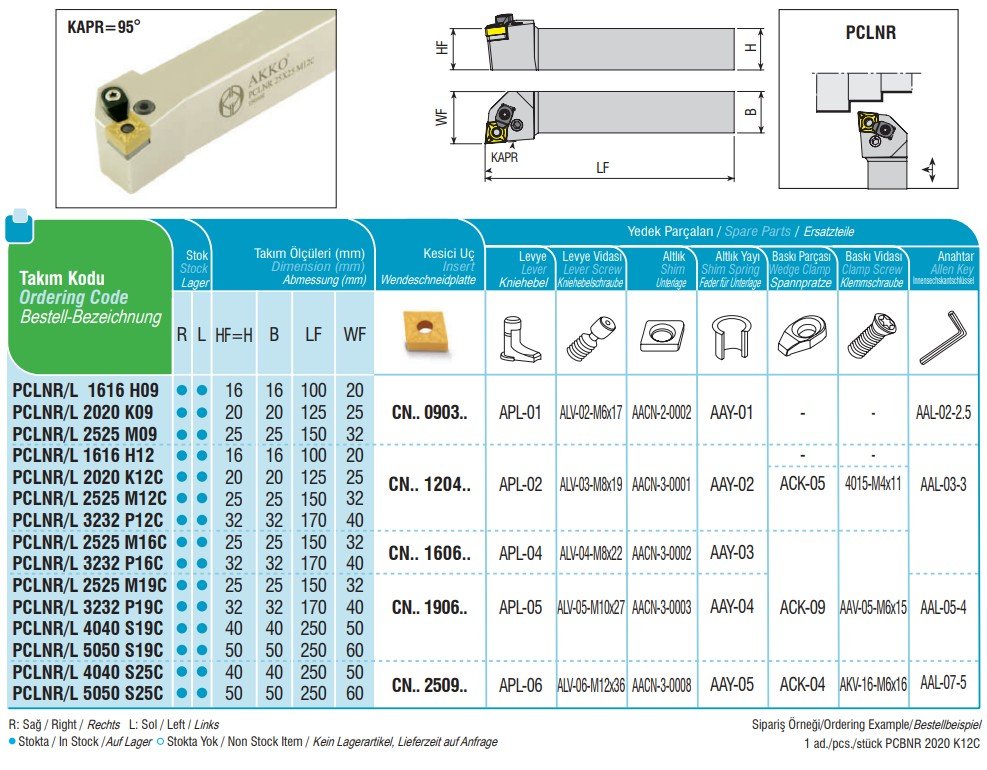

Parameters

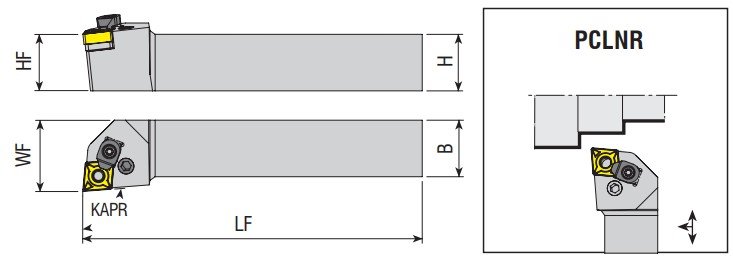

| celková délka ( LF ) | 150 mm |
| úhel nastavení ostří ( KAPR ) | 95 |
| šířka ( WF ) | 32 mm |
| výška ( HF ) | 25 mm |
| upínací čtyřhran - výška (H) | 25 mm |
| upínací čtyřhran - šířka (B) | 25 mm |
| Skladem | Yes |
| Upínací část držáku VBD | Čtyřhran 25x25mm |
| Pravé / Levé provedení | Pravé provedení nástroje |
| Typ břitové destičky ISO soustružení | Pro VBD typu CNM. 1906.. |
| Způsob upnutí VBD | Typ P - úhlová páčka |
