RL96S-4004 Upínací věž RockLock™ 96 mm, 400 × 400 × 638 mm | ocel

Product description

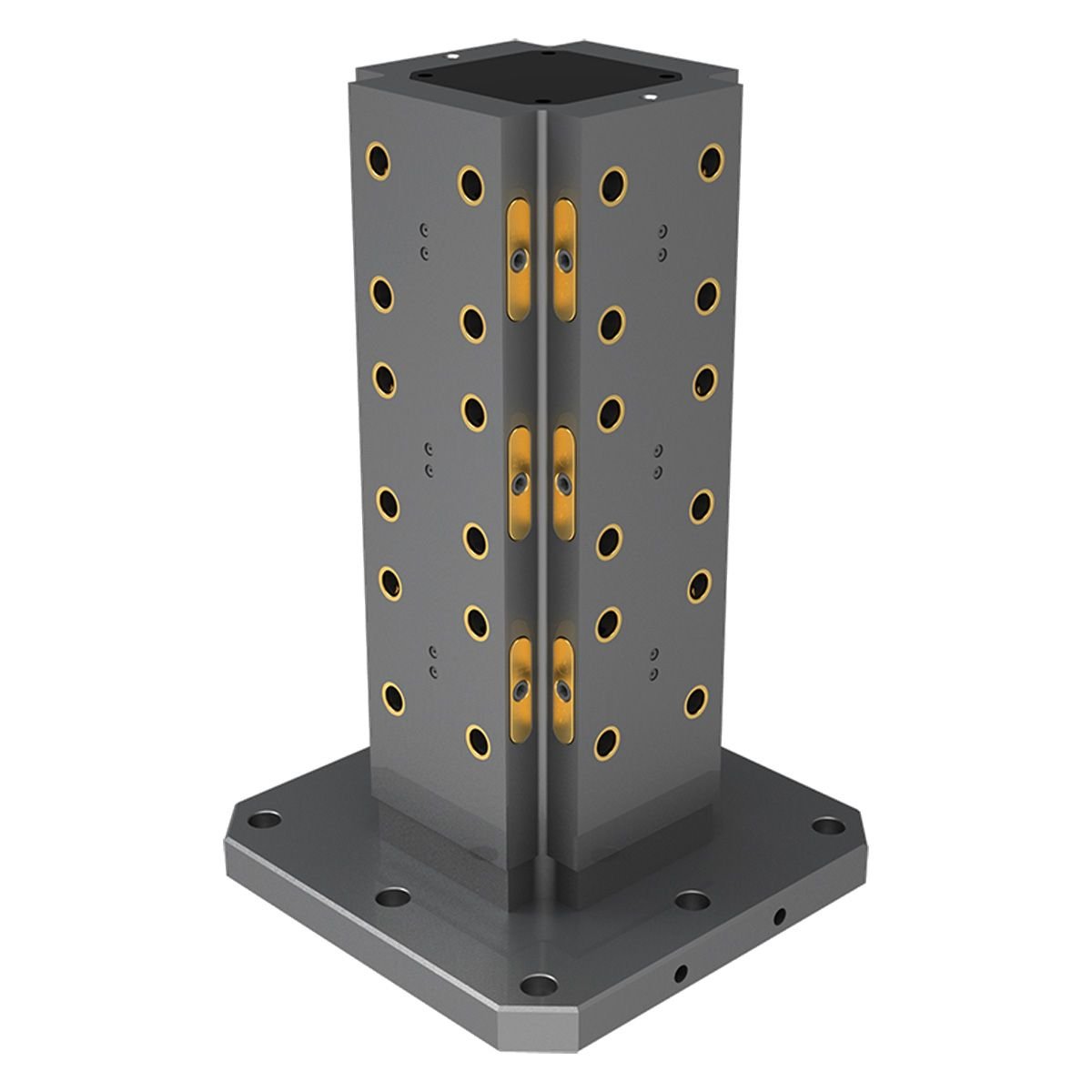

Tombstone RockLock™ 96 mm – 4-stranný, 400 mm, litina

Robustní čtyřstranný 400mm CNC tombstone s integrovaným systémem RockLock™ 96 mm je navržen pro horizontální obráběcí centra 400 mm. Konstrukce z litiny zajišťuje vysokou odolnost a stabilitu, zatímco kalené ocelové vnitřní díly a přesné polohovací prvky umožňují rychlé a spolehlivé upnutí obrobků. Tombstone maximalizuje efektivitu obrábění, zkracuje prostoje a zvyšuje produktivitu.

Hlavní přednosti:

• Kvalitní litinová konstrukce pro dlouhou životnost a odolnost při intenzivním obrábění.
• Přesné polohovací prvky zajišťují opakovatelné a přesné nastavení obrobků.
• Čtyřstranný design umožňuje upnutí více dílů současně, šetří čas a optimalizuje využití CNC stroje.

Technické parametry:

• Šířka plochy: 156 mm
• Vzdálenost od středu k ploše RockLock™: 115 mm
• Výška věže: 600 mm
• Materiál: litina
• Uchycení: rozteč 80 mm
• Počet pozic: celkem 12 (3 na každé straně)
• Hmotnost produktu: 500 lb

Tento horizontální modulární tombstone umožňuje zpracovat více obrobků během jednoho výrobního cyklu, čímž se snižuje počet zbytečných výměn nástrojů a rychlých pohybů stroje. Minimalizace manipulace s obrobky zvyšuje efektivitu a přesnost výroby, zatímco modulární design tombstonu zkracuje časy nastavení a výměny přípravků, čímž celý obráběcí proces činí rychlejší, plynulejší a produktivnější.

Tombstony vnímáme jako zjednodušenou formu automatizace, proto jsme navrhli řešení pro všechny velikosti a typy CNC strojů. Naše původní návrhy byly určeny pro malé a střední stroje s 4. osou, ale řada se rychle rozšířila a nyní zahrnuje vertikální i horizontální stroje až do velikosti 500 mm.
