RL96S-3002 Upínací věž RockLock™ 96 mm, 300 × 300 × 400 mm

Product description

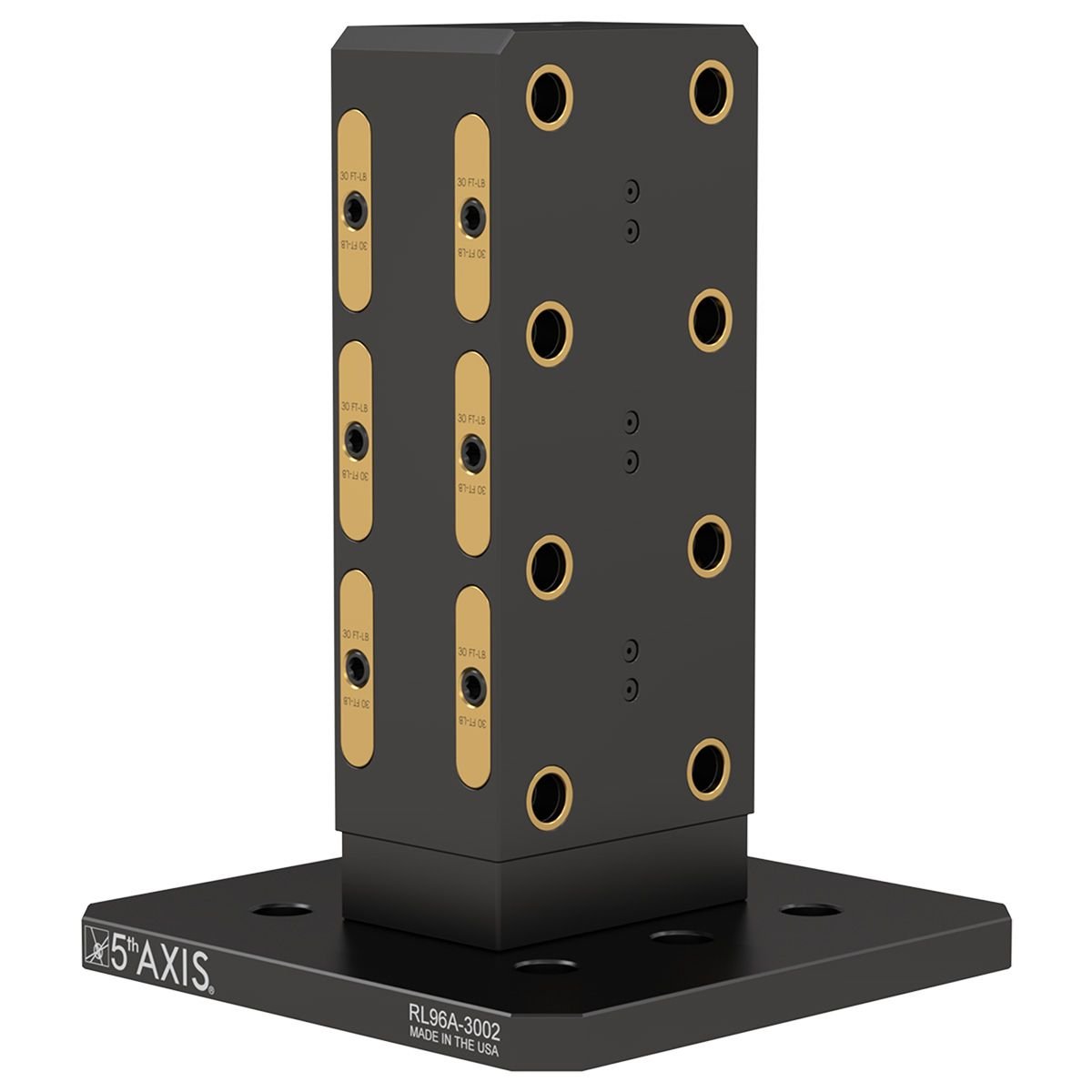

Tombstone RockLock™ 96 mm – 2-stranný, 300 mm, ocel letecké kvality

Dvoupolohový 300mm tombstone s integrovaným systémem RockLock™ 96 mm je navržen pro středně velké 5osé stroje a horizontální obráběcí centra 300 mm od Kitamura a Kitagawa. Konstrukce z oceli letecké kvality zajišťuje vysokou odolnost a přesnost, zatímco kalené ocelové vnitřní díly a polohovací prvky poskytují spolehlivé a přesné upnutí obrobků.

Tombstone je vyroben na zakázku, přičemž základní deska je přizpůsobena podle stolu vašeho stroje nebo specifik palety, což zajišťuje perfektní integraci do vašeho výrobního procesu a maximální efektivitu při obrábění.

Technické parametry:

• Šířka plochy: 156 mm
• Vzdálenost od středu k ploše RockLock™: 50 mm
• Výška věže: 377 mm
• Materiál: ocel
• Uchycení: rozteč 80 mm
• Hmotnost produktu: 250 lb

Tento horizontální modulární tombstone umožňuje zpracovat více obrobků během jednoho výrobního cyklu, čímž se snižuje počet zbytečných výměn nástrojů a rychlých pohybů stroje. Minimalizace manipulace s obrobky zvyšuje efektivitu a přesnost výroby, zatímco modulární design tombstonu zkracuje časy nastavení a výměny přípravků, čímž celý obráběcí proces činí rychlejší, plynulejší a produktivnější.

Tombstony vnímáme jako zjednodušenou formu automatizace, proto jsme navrhli řešení pro všechny velikosti a typy CNC strojů. Naše původní návrhy byly určeny pro malé a střední stroje s 4. osou, ale řada se rychle rozšířila a nyní zahrnuje vertikální i horizontální stroje až do velikosti 500 mm.
