RL96A-6790 Základní upínací deska single - 96mm - RockLock 156mm x 158mm x 30mm

Product description

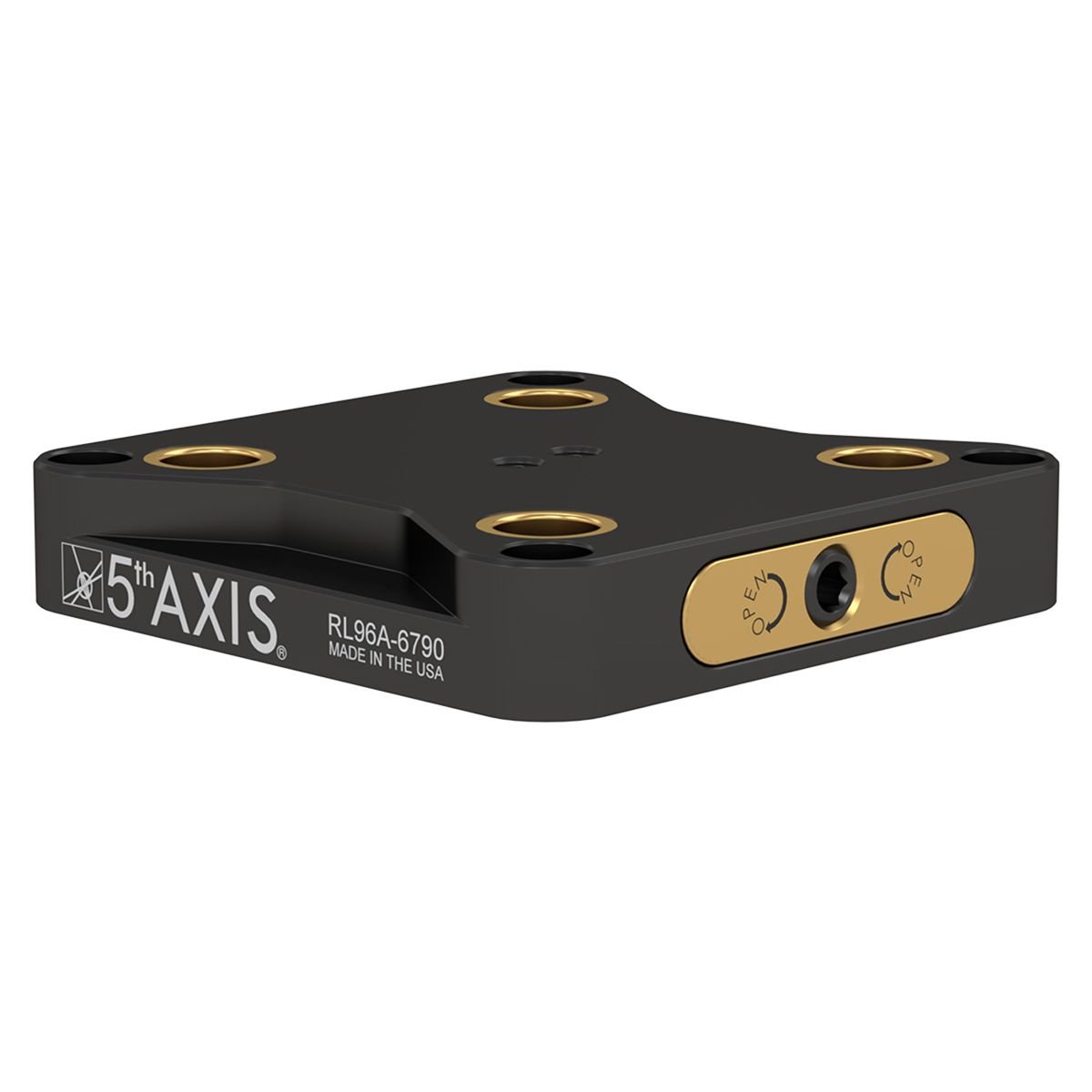

RockLock™ RL96-6790 – rychlovýměnný adaptér pro rotační stoly s 90° radiálními T-drážkami

RockLock™ základna je vyrobena z leteckého hliníku, který kombinuje lehkou konstrukci, odolnost a robustnost. Standardní rozteč upínacích trnů 96 mm zajišťuje snadnou integraci do vašeho upínacího systému, snižuje zbytečnou hmotnost a maximalizuje efektivitu pracovního prostoru.

Základna je navržena s důrazem na adaptabilitu a přesnost. Uvnitř se nachází kalena ocelová vnitřní část, která poskytuje spolehlivé a přesné upnutí při obrábění. Adaptér RL96-6790 je určen pro jakýkoli rotační stůl s 90° radiálními T-drážkami.

Jediný pohyb klíčem aktivuje čepový mechanismus, který umožňuje rychlé zajištění a uvolnění přípravků a svěráků, což výrazně zrychluje výměnu při obrábění. Tento produkt je ideální pro provozy, kde je potřeba rychlá výměna přípravků, vysoká přesnost a spolehlivost při upínání, čímž zvyšuje produktivitu práce.

Technické parametry:

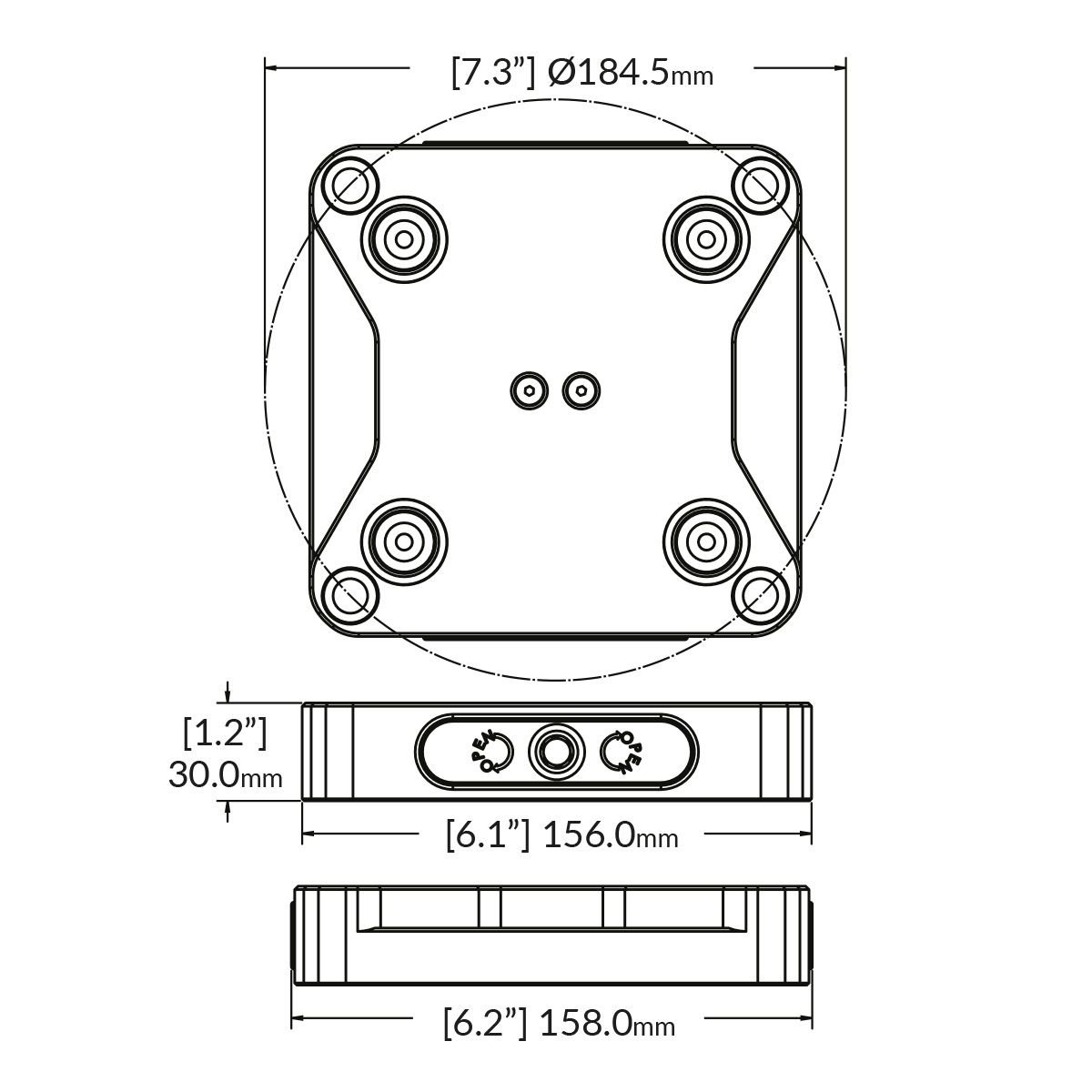

• Rozměry: 156 × 158 × 30 mm
• Materiál: Hliník (A)
• Uchycení: 4× M10 po 90° na roztečné kružnici Ø184,15 mm
• Hmotnost: 5 lb (≈ 2,27 kg)

Rychlá výměna svěráků a přípravků
Standardní montážní rozteč umožňuje snadné přesouvání svěráků, přípravků a nástrojů mezi jednotlivými stroji bez nutnosti dalšího nastavování.

Vysoká přesnost
Patentovaný „free float“ design zajišťuje rovnoměrné rozložení síly na všech čtyřech upínacích čepích a garantuje opakovatelnost lepší než 0,0003″ (8 mikronů).

Standardizujte své přípravy
Už není nutné vyrábět speciální adaptéry a podložky pro každou novou zakázku. Díky systému RockLock™ je přechod mezi zakázkami jednoduchý, rychlý a opakovatelný, což šetří čas i náklady.

Snadná integrace
Upínací čepy lze snadno integrovat do stávajících přípravků a podložek. Standardní rozteče 52 mm a 96 mm zajišťují kompatibilitu s konkurenčními systémy.

Navrženo pro dlouhou životnost
Všechny základny RockLock™ jsou vybaveny kroužky a uzamykacími mechanismy z kalené oceli, které zajišťují vysokou opakovatelnost a odolnost proti opotřebení po celou dobu životnosti produktu.

Plynulý provoz
Všechny jednotky se ovládají jednoduchým imbusovým klíčem. Hřídel (leadscrew) se ovládá pouze z jedné strany, ale přístup je možný z obou stran – není potřeba sahat kolem svěráku nebo obrobků.
