RL96A-66 Základní upínací deska single - 96mm - RockLock 158mm x 150mm x 30mm

Product description

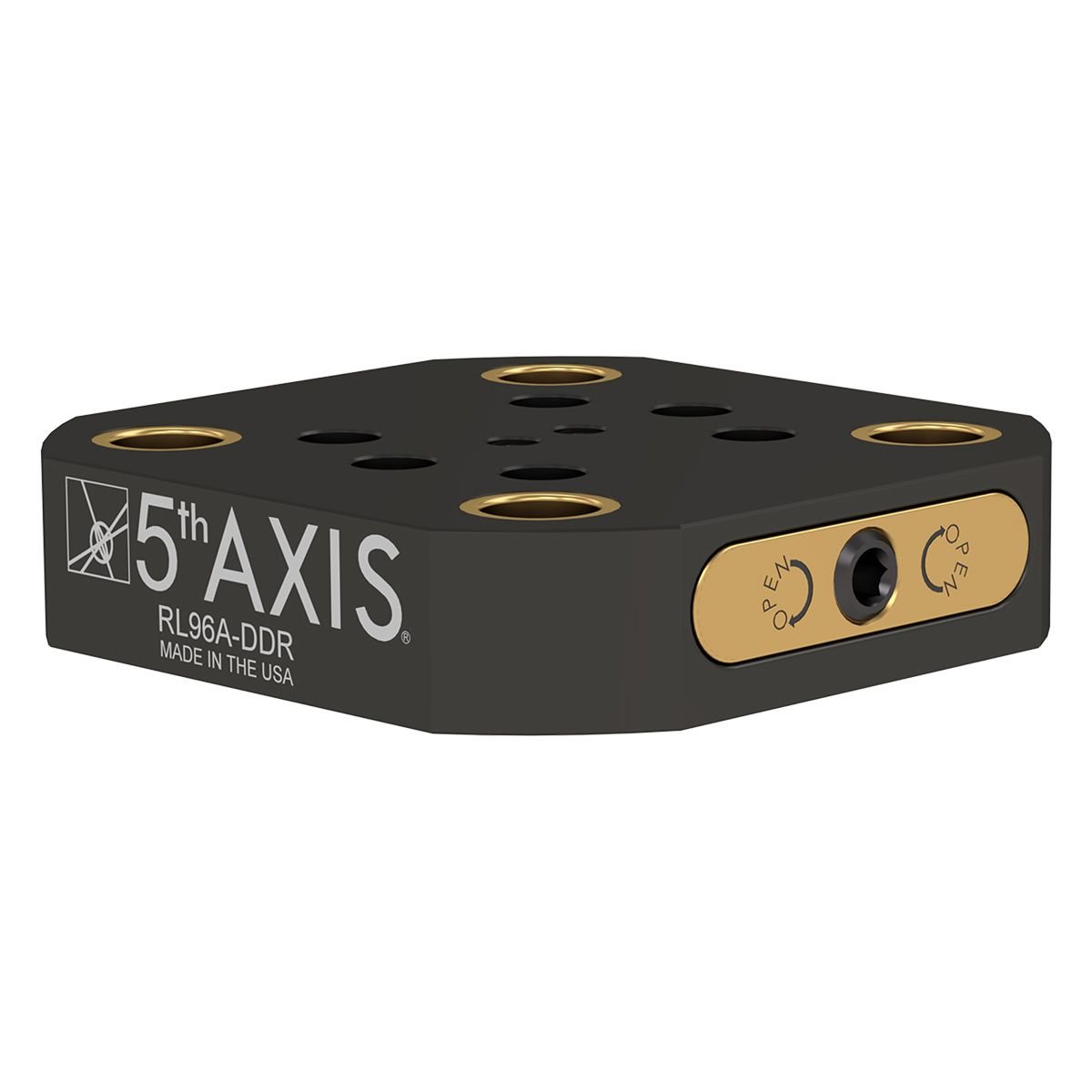

RockLock™ RL96-66 – rychlovýměnný adaptér pro zakázkové stroje

RockLock™ základna je vyrobena z leteckého hliníku, který kombinuje lehkou konstrukci, odolnost a robustnost. Standardní rozteč upínacích trnů 96 mm zajišťuje snadnou integraci do vašeho upínacího systému, snižuje zbytečnou hmotnost a maximalizuje efektivitu pracovního prostoru.

Základna je navržena s důrazem na adaptabilitu a přesnost. Uvnitř se nachází kalena ocelová vnitřní část, která poskytuje spolehlivé a přesné upnutí při obrábění. Adaptér RL96-66 je určen pro různé zakázkové stroje, které nejsou součástí standardní nabídky. Prázdný adaptér umožňuje vlastní vrtání montážních otvorů podle konkrétních potřeb, čímž poskytuje maximální flexibilitu při instalaci.

Tento produkt je ideální pro provozy, kde je potřeba rychlá výměna přípravků, vysoká přesnost a spolehlivost při upínání.

Technické parametry:

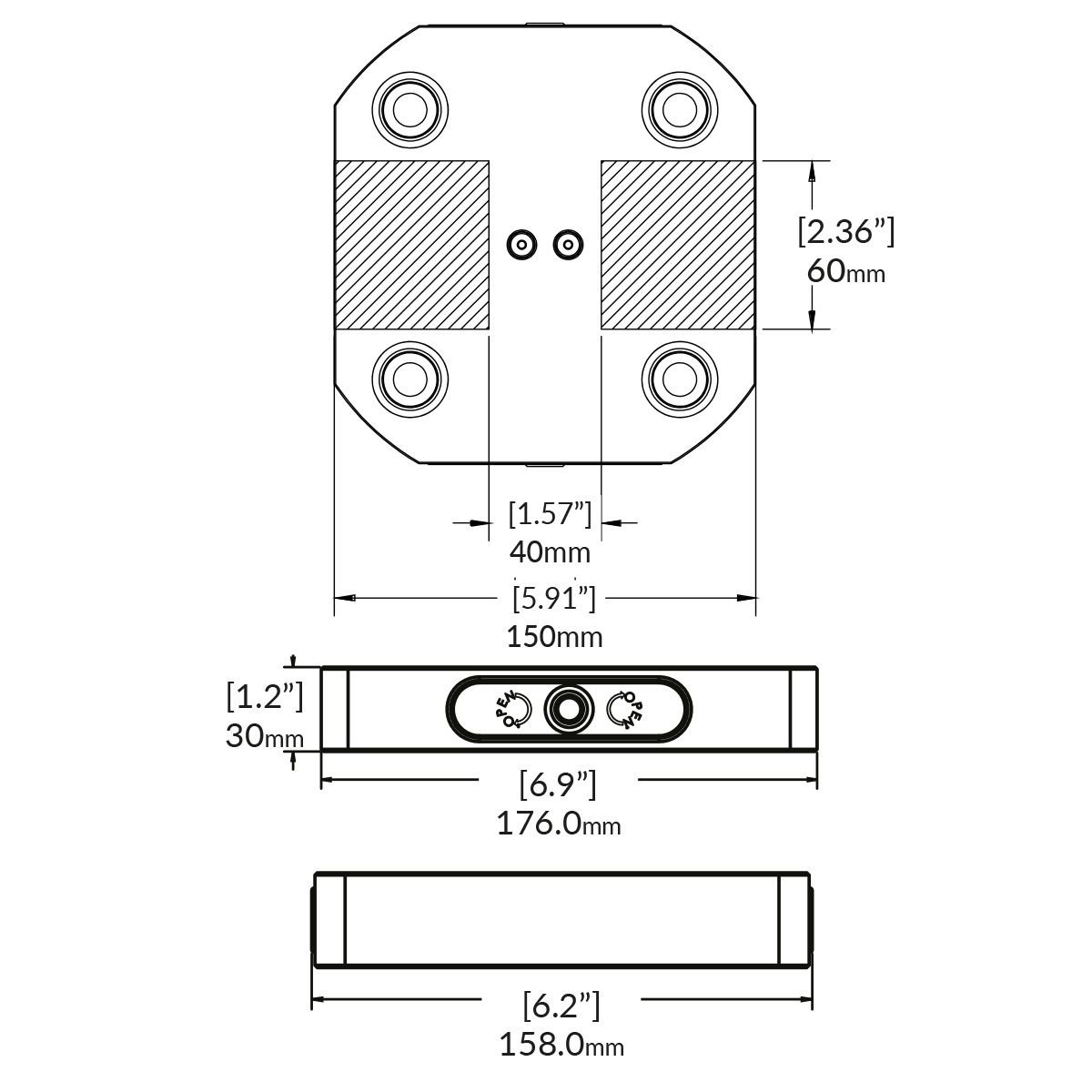

• Rozměry: 156 × 150 × 30 mm
• Materiál: Hliník (A)
• Uchycení: Vrtáním vlastních otvorů
• Hmotnost: 5 lb (≈ 2,27 kg)

Rychlá výměna svěráků a přípravků
Standardní montážní rozteč umožňuje snadné přesouvání svěráků, přípravků a nástrojů mezi jednotlivými stroji bez nutnosti dalšího nastavování.

Vysoká přesnost
Patentovaný „free float“ design zajišťuje rovnoměrné rozložení síly na všech čtyřech upínacích čepích a garantuje opakovatelnost lepší než 0,0003″ (8 mikronů).

Standardizujte své přípravy
Už není nutné vyrábět speciální adaptéry a podložky pro každou novou zakázku. Díky systému RockLock™ je přechod mezi zakázkami jednoduchý, rychlý a opakovatelný, což šetří čas i náklady.

Snadná integrace
Upínací čepy lze snadno integrovat do stávajících přípravků a podložek. Standardní rozteče 52 mm a 96 mm zajišťují kompatibilitu s konkurenčními systémy.

Navrženo pro dlouhou životnost
Všechny základny RockLock™ jsou vybaveny kroužky a uzamykacími mechanismy z kalené oceli, které zajišťují vysokou opakovatelnost a odolnost proti opotřebení po celou dobu životnosti produktu.

Plynulý provoz
Všechny jednotky se ovládají jednoduchým imbusovým klíčem. Hřídel (leadscrew) se ovládá pouze z jedné strany, ale přístup je možný z obou stran – není potřeba sahat kolem svěráku nebo obrobků.
