RL96A-60100 Základní upínací deska single - 96mm - RockLock 158mm x 150mm x 30mm

Product description

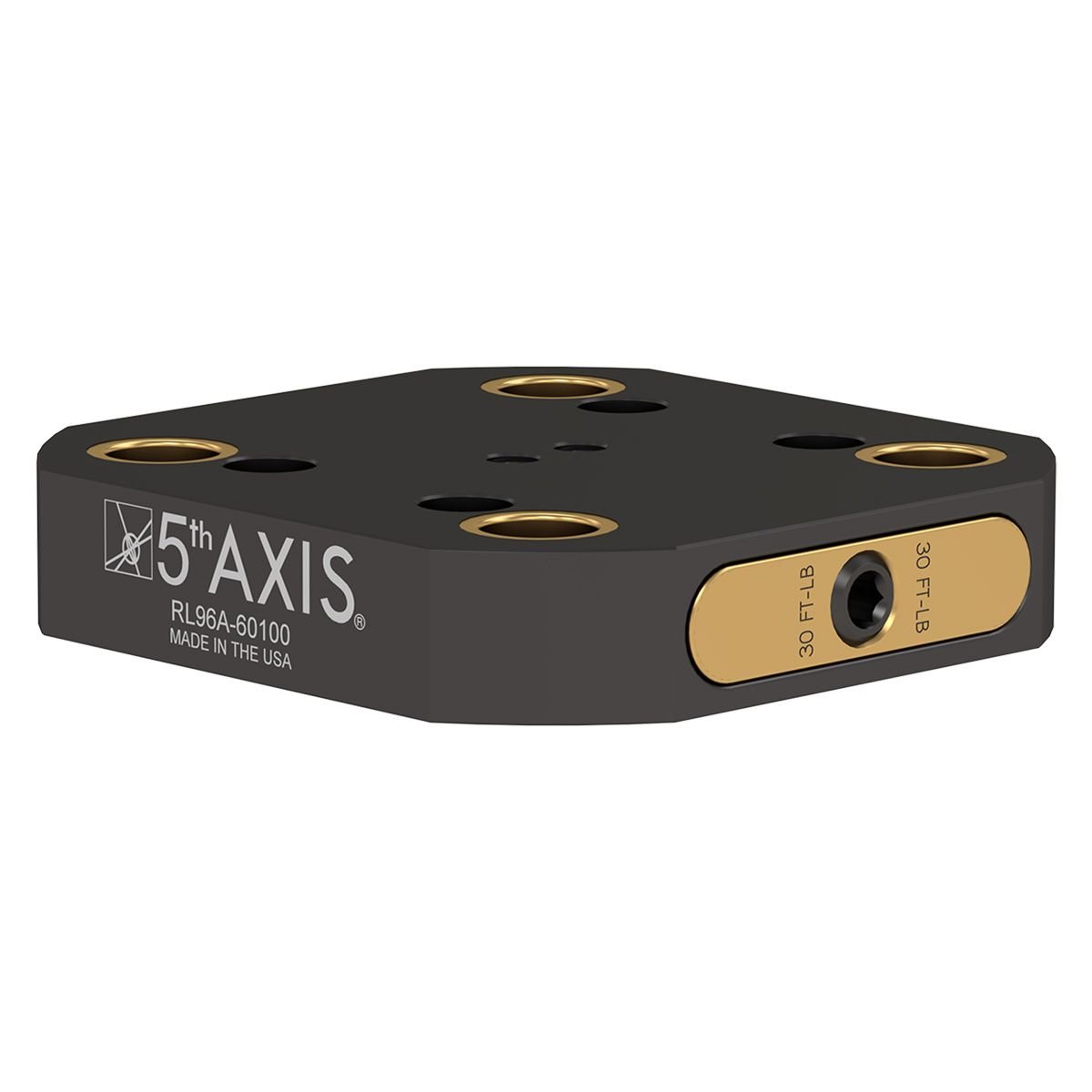

RockLock™ RL96-60100 – rychlovýměnný adaptér se 4 protikusy (rozteč 100 mm)

RockLock™ základna je vyrobena z leteckého hliníku, který kombinuje lehkost, odolnost a robustní konstrukci. Standardní rozteč upínacích trnů 96 mm zajišťuje snadnou integraci do vašeho upínacího systému, snižuje zbytečnou hmotnost a maximalizuje efektivitu pracovního prostoru.

Základna je navržena s důrazem na adaptabilitu a přesnost. Uvnitř se nachází kalena ocelová vnitřní část, která zaručuje spolehlivé a přesné upnutí při obrábění. Adaptér RL96-60100 je vybaven 4 protikusy s roztečí 100 mm, což umožňuje jednoduché a spolehlivé uchycení.

Tento adaptér je kompatibilní s Haas TRT160 a mnoha dalšími stroji, což jej činí ideálním řešením pro moderní obráběcí provozy, kde je potřeba rychlá výměna přípravků, vysoká přesnost a spolehlivost při upínání.

Technické parametry:

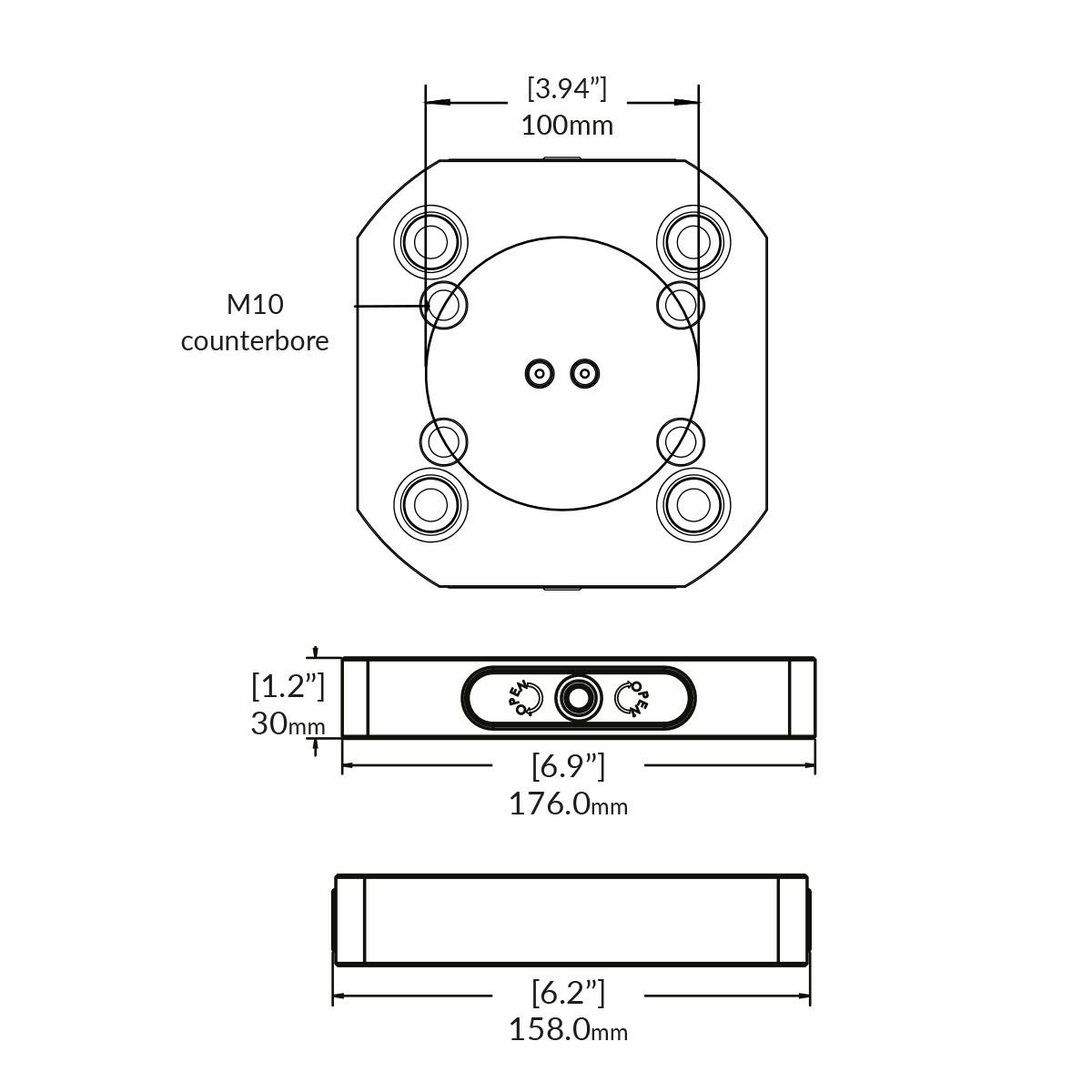

• Rozměry: 156 × 150 × 30 mm
• Materiál: Hliník (A)
• Uchycení: 4× M10 po 60° na roztečné kružnici Ø100 mm
• Hmotnost: 5 lb (≈ 2,27 kg)

Rychlá výměna svěráků a přípravků
Standardní montážní rozteč umožňuje snadné přesouvání svěráků, přípravků a nástrojů mezi jednotlivými stroji bez nutnosti dalšího nastavování.

Vysoká přesnost
Patentovaný „free float“ design zajišťuje rovnoměrné rozložení síly na všech čtyřech upínacích čepích a garantuje opakovatelnost lepší než 0,0003″ (8 mikronů).

Standardizujte své přípravy
Už není nutné vyrábět speciální adaptéry a podložky pro každou novou zakázku. Díky systému RockLock™ je přechod mezi zakázkami jednoduchý, rychlý a opakovatelný, což šetří čas i náklady.

Snadná integrace
Upínací čepy lze snadno integrovat do stávajících přípravků a podložek. Standardní rozteče 52 mm a 96 mm zajišťují kompatibilitu s konkurenčními systémy.

Navrženo pro dlouhou životnost
Všechny základny RockLock™ jsou vybaveny kroužky a uzamykacími mechanismy z kalené oceli, které zajišťují vysokou opakovatelnost a odolnost proti opotřebení po celou dobu životnosti produktu.

Plynulý provoz
Všechny jednotky se ovládají jednoduchým imbusovým klíčem. Hřídel (leadscrew) se ovládá pouze z jedné strany, ale přístup je možný z obou stran – není potřeba sahat kolem svěráku nebo obrobků.
