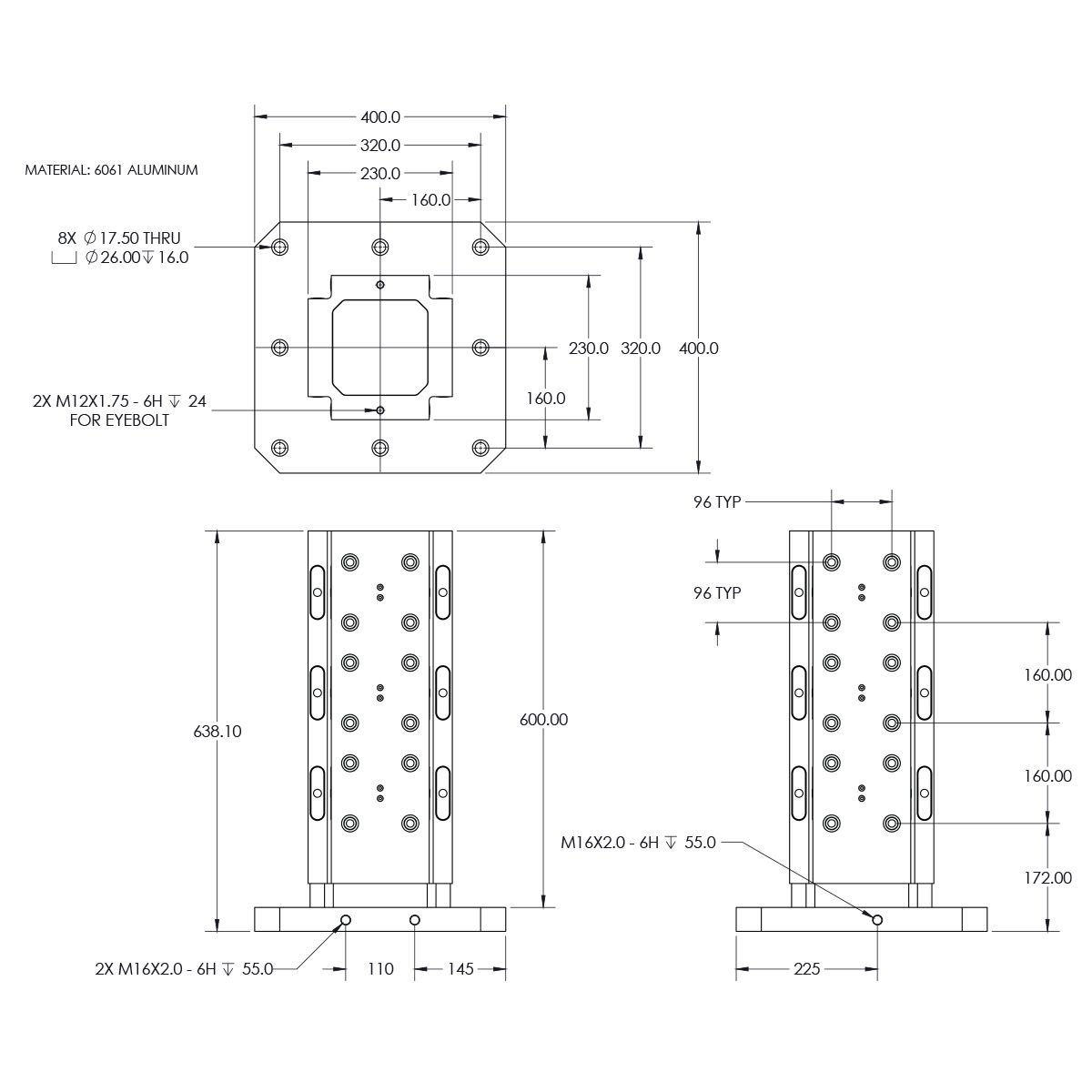

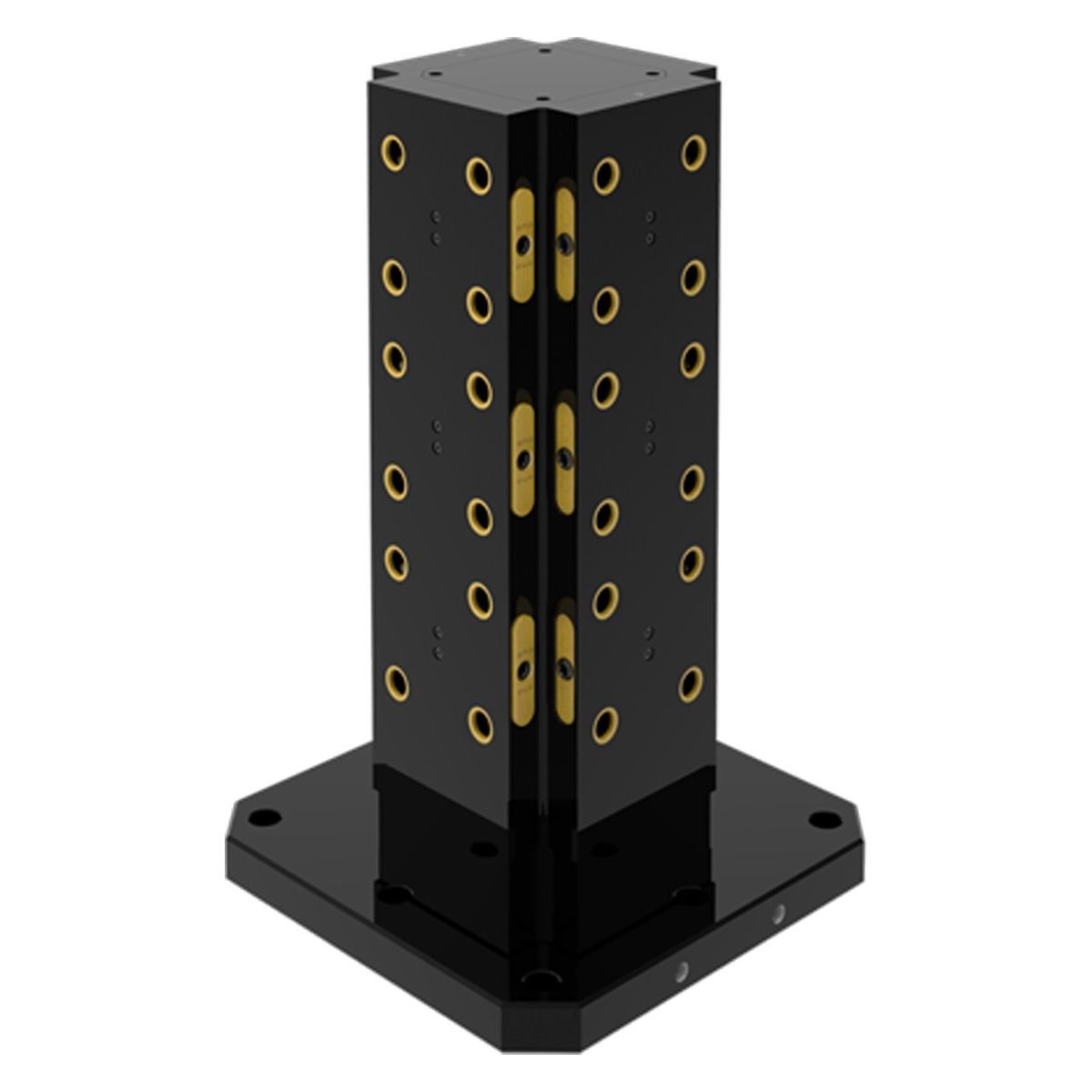

RL96A-4004U Upínací věž RockLock™ 96 mm, 400 × 400 × 638 mm

Product description

Tombstone RockLock™ 52 mm – 400 mm, litina

Robustní čtyřstranný CNC tombstone 400 mm je navržen pro horizontální obráběcí centra a je plně kompatibilní se systémem RockLock™ 52 mm. Konstrukce z vysoce kvalitní litiny zajišťuje dlouhou životnost a stabilitu i při náročném obrábění, zatímco kalené ocelové vnitřní díly a přesné polohovací prvky umožňují rychlé a přesné upnutí obrobků.

Díky čtyřstrannému designu můžete obrábět více dílů současně, což maximalizuje produktivitu a optimalizuje využití vašeho CNC stroje. Tombstone je ideální pro efektivní výrobu a minimalizaci prostojů při obrábění.

Technické parametry:

• Šířka plochy: 105 mm
• Vzdálenost od středu k ploše RockLock™: 115 mm
• Výška věže: 600 mm
• Materiál: litina
• Uchycení: rozteč 80 mm
• Počet pozic: celkem 12 (3 na každé straně)
• Hmotnost produktu: 500 lb

Tento horizontální modulární tombstone umožňuje zpracovat více obrobků během jednoho výrobního cyklu, čímž se snižuje počet zbytečných výměn nástrojů a rychlých pohybů stroje. Minimalizace manipulace s obrobky zvyšuje efektivitu a přesnost výroby, zatímco modulární design tombstonu zkracuje časy nastavení a výměny přípravků, čímž celý obráběcí proces činí rychlejší, plynulejší a produktivnější.

Tombstony vnímáme jako zjednodušenou formu automatizace, proto jsme navrhli řešení pro všechny velikosti a typy CNC strojů. Naše původní návrhy byly určeny pro malé a střední stroje s 4. osou, ale řada se rychle rozšířila a nyní zahrnuje vertikální i horizontální stroje až do velikosti 500 mm.
