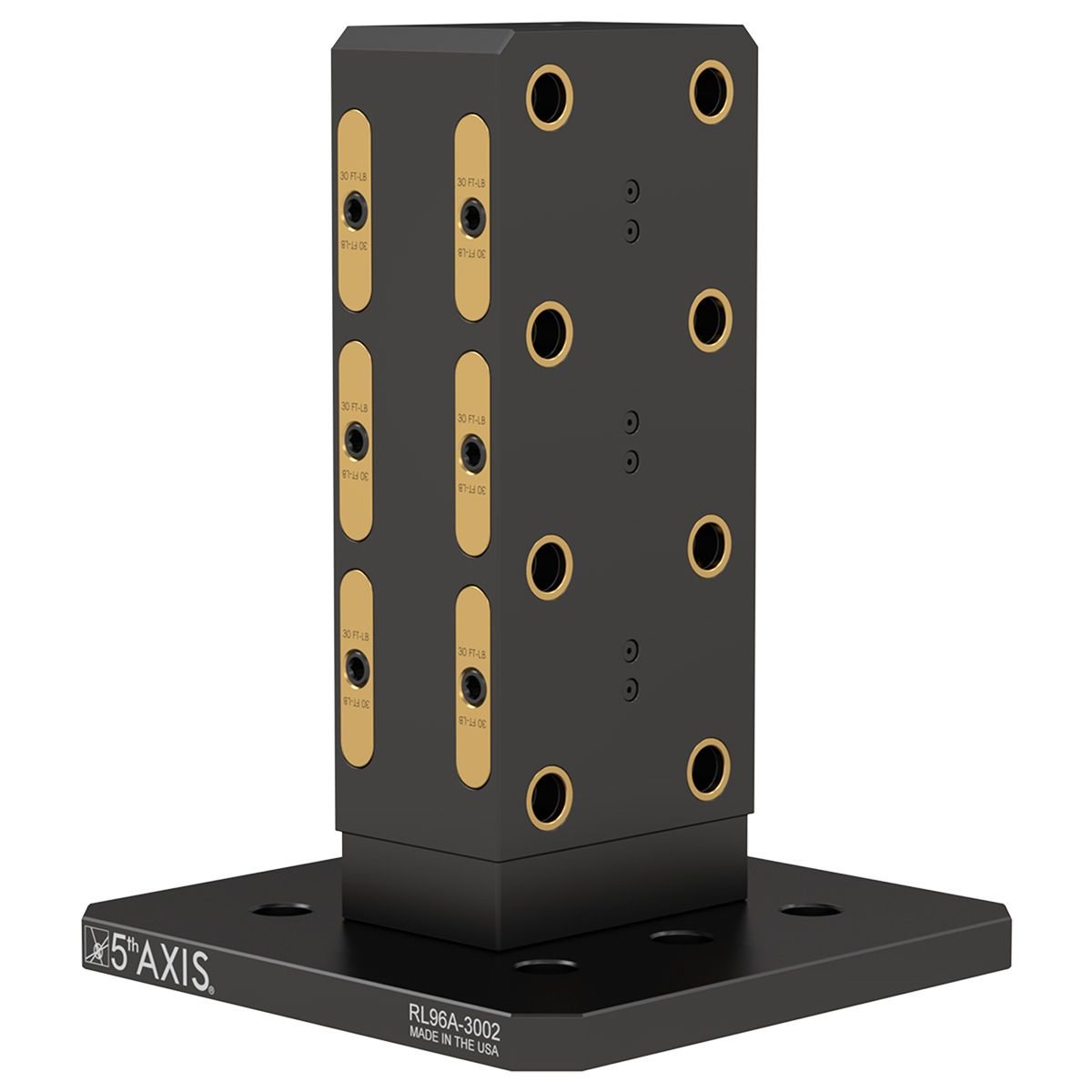

RL96A-3002 Upínací věž RockLock™ 96 mm, 300 × 300 × 400 mm

Product description

Tombstone RockLock™ 96 mm – 300 mm, hliník letecké kvality

Plně integrovaný 300mm čtyřstranný tombstone RockLock™ 96 mm od 5th Axis je navržen pro středně velké 5osé stroje a horizontální obráběcí centra 300 mm. Vyroben z hliníku letecké kvality, tombstone kombinuje nízkou hmotnost, odolnost a vysokou přesnost, zatímco kalené ocelové vnitřní díly a polohovací prvky zajišťují dlouhou životnost a spolehlivost.

Díky 96mm systému rychlé výměny RockLock™ lze rychle přepínat mezi různými nastaveními, což minimalizuje prostoje a zvyšuje produktivitu. Tombstone nabízí čtyři strany pro upnutí více dílů současně a jeho modulární design umožňuje flexibilní přizpůsobení přípravků a svěráků dle potřeb výroby.

Tento tombstone je ideální pro automatizované systémy, výrobu složitých komponent a sériovou výrobu v leteckém, automobilovém i zdravotnickém průmyslu. Snadno se integruje s existujícími CNC stroji, což zajišťuje rychlé a efektivní nastavení pro vaše výrobní procesy.

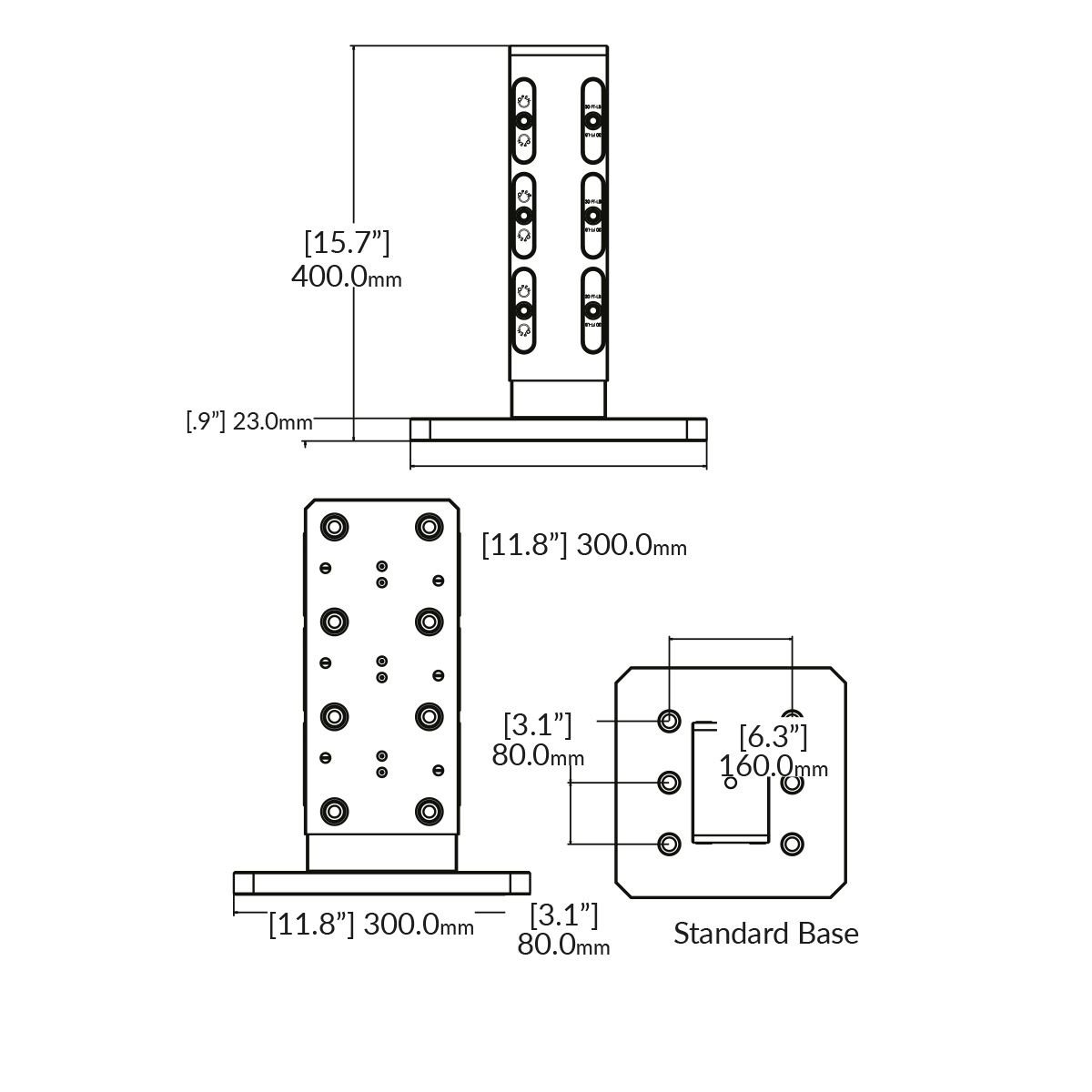

Technické parametry:

• Šířka plochy: 156 mm
• Vzdálenost od středu k ploše RockLock™: 50 mm
• Výška věže: 377 mm
• Materiál: hliník
• Uchycení: rozteč 80 mm
• Počet pozic: celkem 6 (3 na každé straně; maximálně 2 nástroje na vrchní straně každé strany)
• Hmotnost produktu: 175 lb

Tento horizontální modulární tombstone umožňuje zpracovat více obrobků během jednoho výrobního cyklu, čímž se snižuje počet zbytečných výměn nástrojů a rychlých pohybů stroje. Minimalizace manipulace s obrobky zvyšuje efektivitu a přesnost výroby, zatímco modulární design tombstonu zkracuje časy nastavení a výměny přípravků, čímž celý obráběcí proces činí rychlejší, plynulejší a produktivnější.

Tombstony vnímáme jako zjednodušenou formu automatizace, proto jsme navrhli řešení pro všechny velikosti a typy CNC strojů. Naše původní návrhy byly určeny pro malé a střední stroje s 4. osou, ale řada se rychle rozšířila a nyní zahrnuje vertikální i horizontální stroje až do velikosti 500 mm.
