R96-V75XT4 Upínací věž RockLock™ 96 mm

Product description

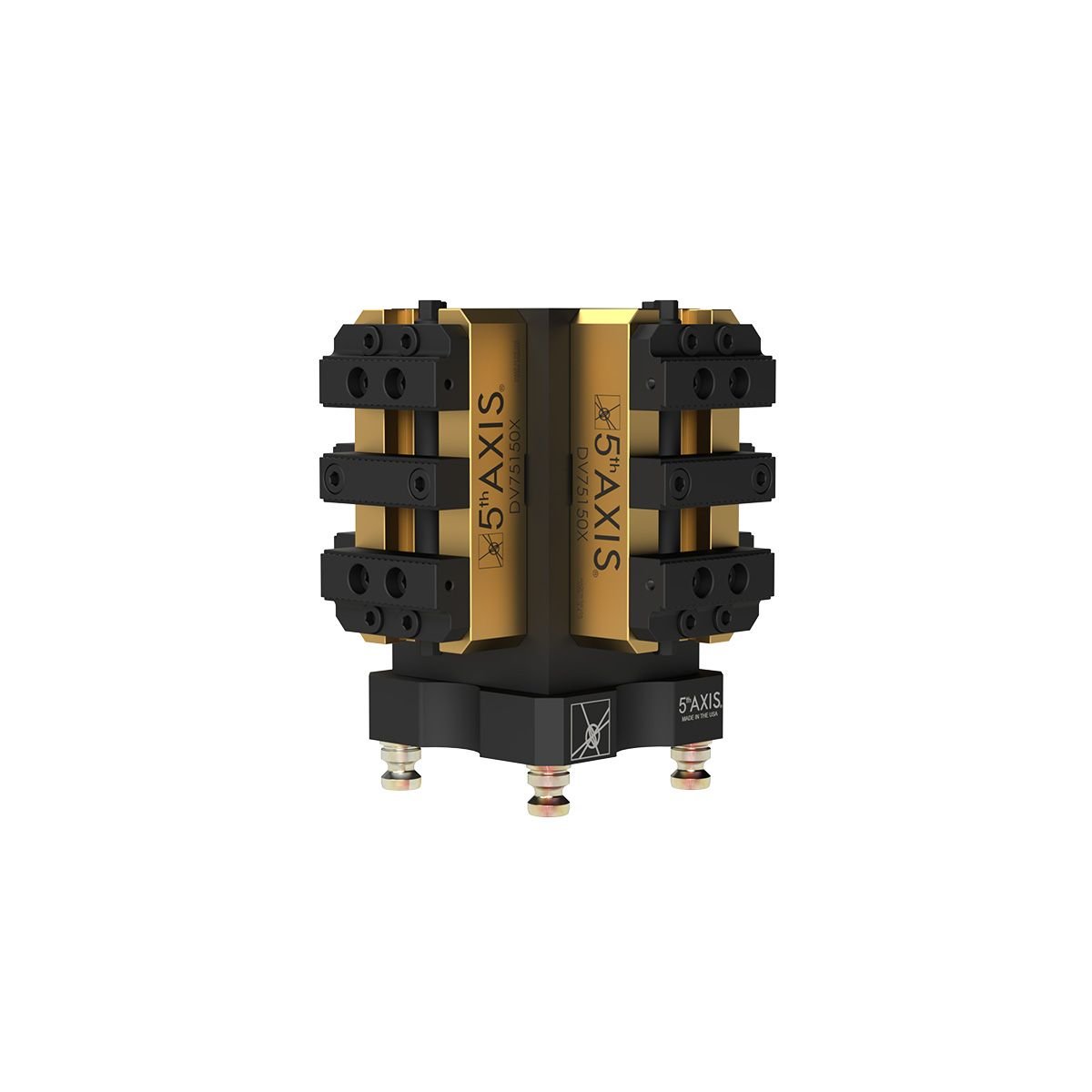

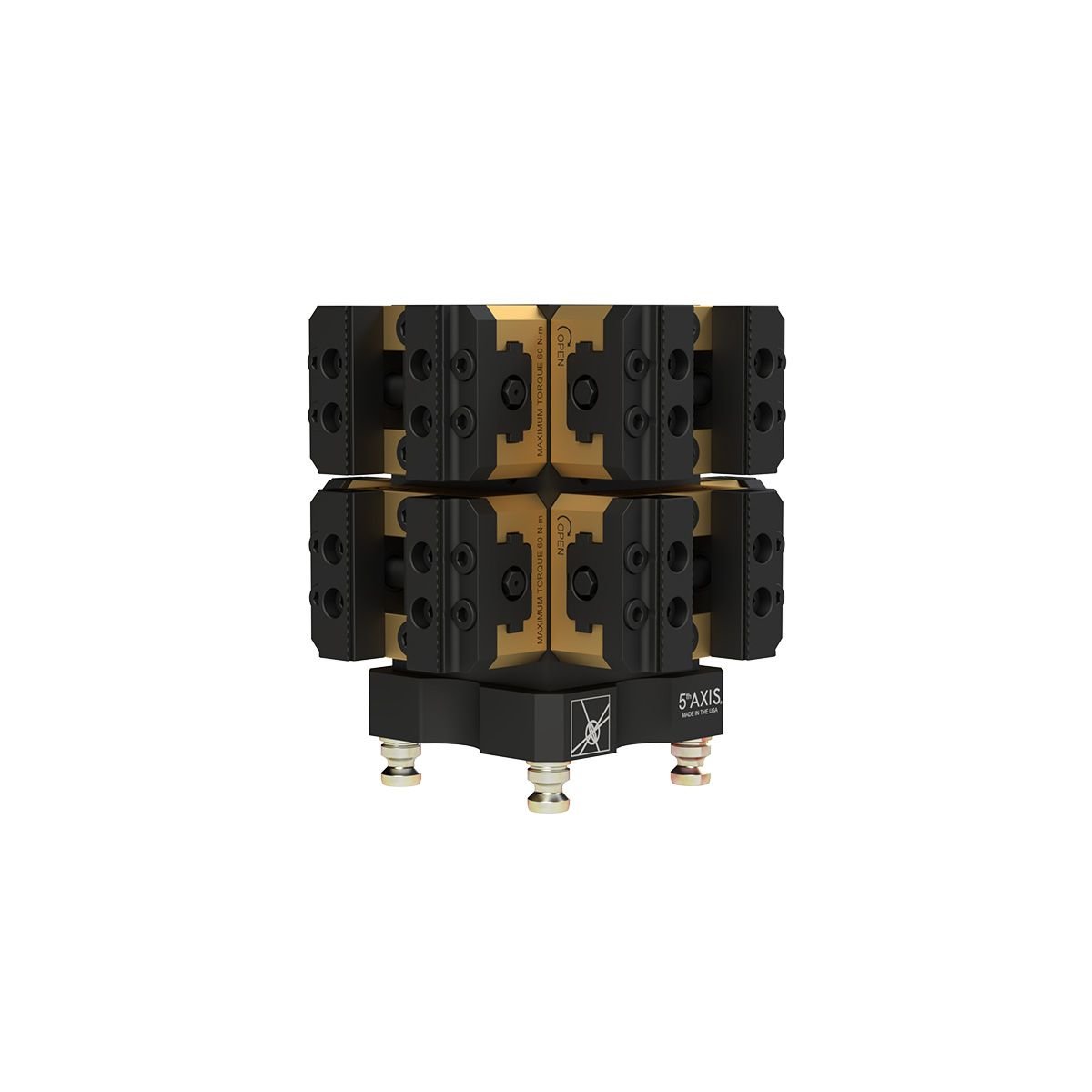

Tombstone RockLock™ 96 mm – 4-stranný pro upínání 8× svěráků V75100X

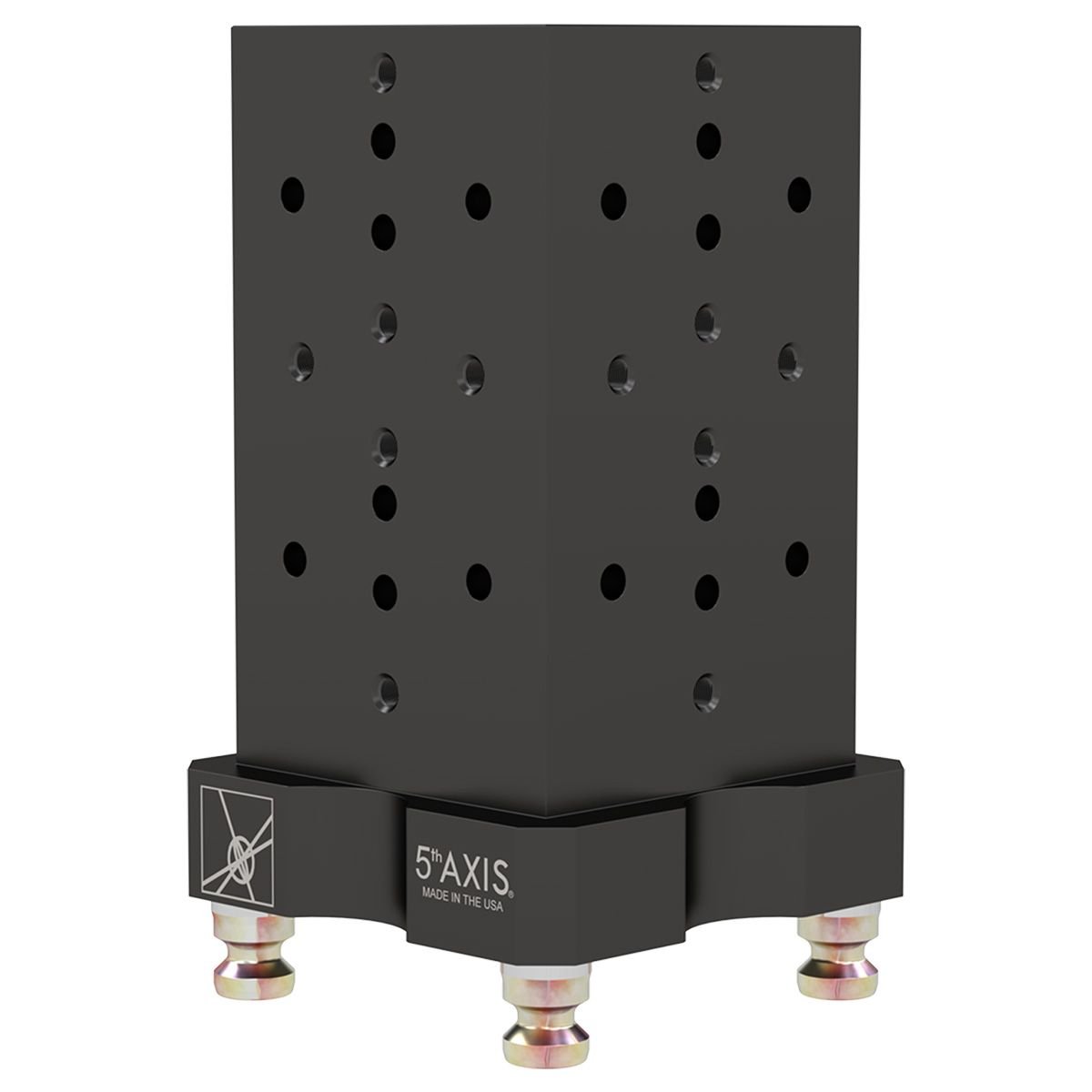

Tento čtyřstranný tombstone je určen pro upnutí až 8× svěráků V75100X. Tombstone je kompatibilní se systémem RockLock™ a může být namontován na jakoukoli základnu RockLock™ 96 mm. Na spodní straně tombstone je standardní rozteč 96 mm a součástí balení jsou 4× upínací čepy PS20F.

Technické parametry:

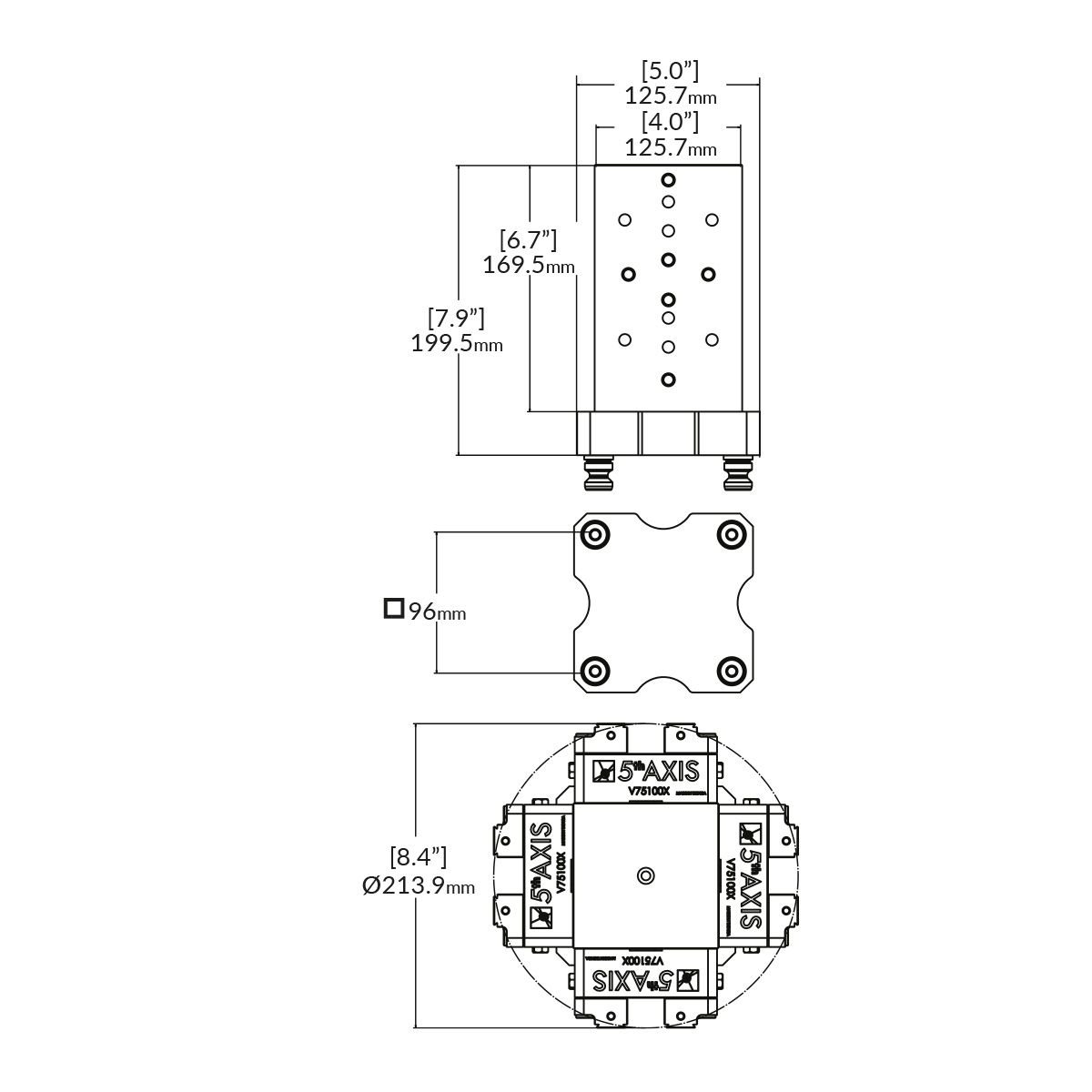

• Rozměry: 125,7 mm × 125,7 mm × 199,5 mm
• Materiál: hliník (A)
• Uchycení: 4× upínací čep PS20F (součást balení)

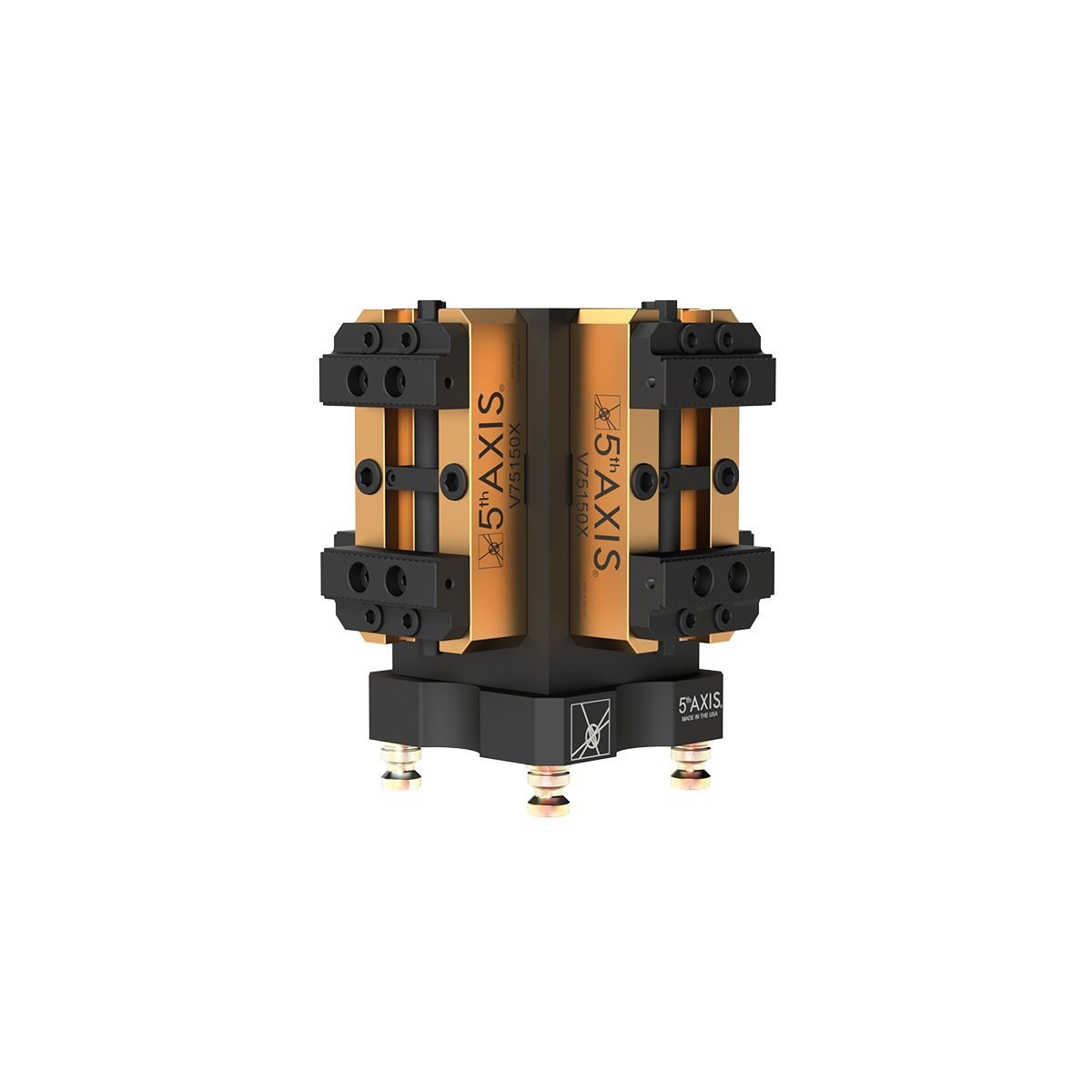

• Kompatibilní s: V75100X, V75150X, DV75150X
• Hmotnost: 13 lb

Tento horizontální modulární tombstone umožňuje zpracovat více obrobků během jednoho výrobního cyklu, čímž se snižuje počet zbytečných výměn nástrojů a rychlých pohybů stroje. Minimalizace manipulace s obrobky zvyšuje efektivitu a přesnost výroby, zatímco modulární design tombstonu zkracuje časy nastavení a výměny přípravků, čímž celý obráběcí proces činí rychlejší, plynulejší a produktivnější.

Tombstony vnímáme jako zjednodušenou formu automatizace, proto jsme navrhli řešení pro všechny velikosti a typy CNC strojů. Naše původní návrhy byly určeny pro malé a střední stroje s 4. osou, ale řada se rychle rozšířila a nyní zahrnuje vertikální i horizontální stroje až do velikosti 500 mm.
