ZERO-POINT systémy pro upínání na pětiosých frézkách
PRINCIP OBRÁBĚNÍ NA VÍCEOSÝCH STROJÍCH
Pětiosé obrábění umožňuje současný pohyb ve třech lineárních a dvou rotačních osách, což výrazně rozšiřuje možnosti
výroby složitých dílů. Díky naklápění a natáčení obrobku lze obrábět více stran v jednom upnutí, minimalizovat kumulaci chyb a dosáhnout vyšší přesnosti i lepší povrchové kvality.
ZERO-POINT UPÍNACÍ SYSTÉMY PRO 5TI OSÉ FRÉZKY

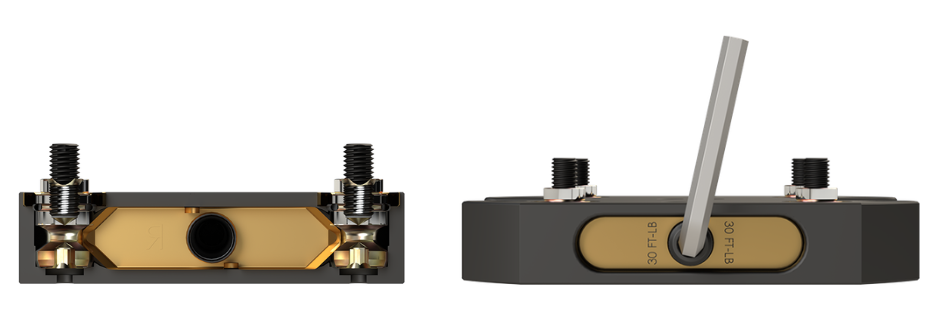

Aby bylo možné plně využít potenciál pětiosých strojů, je nutné zajistit stabilní, přesné a přístupné upnutí obrobku bez kolizních omezení. Tradiční upínací metody často brání optimálnímu natočení nástroje a prodlužují seřizovací časy, což snižuje efektivitu výroby. Zero‑point upínací systémy tento problém řeší tím, že umožňují rychlé, opakovatelné a přesné ustavení přípravků nebo obrobků, čímž výrazně zkracují neproduktivní časy a zvyšují produktivitu pětiosého obrábění. Zero-point systém je modulární upínací technologie, která umožňuje rychlé a přesné upnutí obrobku nebo přípravku bez nutnosti opakovaného nastavování. Základem jsou upínací palety a základny s centrovacími a zajišťovacími mechanismy, které umožňují automatické zarovnání a fixaci.
HLAVNÍ VÝHODY UPÍNAÍHO SYSTÉMU ZERO-POINT
-
Rychlá výměna obrobků: Minimalizace prostojů mezi operacemi.
-
Vysoká přesnost: Opakovatelnost upnutí v řádu mikrometrů.
-
Flexibilita: Možnost kombinace různých palet a přípravků.
-
Zvýšení produktivity: Rychlejší přechod mezi operacemi a menší potřeba ručního nastavování.
ZÁKLADNÍ UPÍNACÍ DESKY ZERO-POINT SINGLE

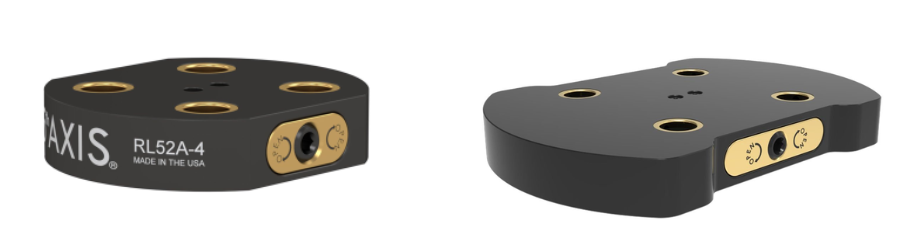

Single upínací desky představují nejjednodušší a zároveň nejuniverzálnější základní prvek modulárního upínacího systému.
Jsou navrženy pro upnutí jednoho přípravku nebo jednoho svěráku, což z nich dělá ideální řešení pro menší stroje, kusovou výrobu a aplikace, kde je prioritou rychlá výměna jednotlivých dílů. Díky nízké stavební výšce poskytují maximální prostor pro náklony v 5 osách a minimalizují riziko kolizí mezi nástrojem, přípravkem a stolem stroje. Robustní konstrukce zajišťuje vysokou tuhost a stabilitu, což je zásadní pro přesné obrábění i při agresivních strategiích a vyšších řezných silách.
Single desky umožňují snadnou standardizaci upínání — operátor může rychle měnit přípravky bez nutnosti opětovného měření nulových bodů, což výrazně zkracuje seřizovací časy.Díky jednoduchému rozhraní jsou vhodné jak pro ruční zakládání, tak pro automatizované procesy, kde je důležitá spolehlivost a opakovatelnost každého cyklu.
Single upínací desky se vyrábějí ve dvou hlavních standardech roztečí — 52 mm a 96 mm.
Tyto rozteče určují kompatibilitu s přípravky, svěráky, paletami a upínacími čepy v rámci celého zero‑point systému a umožňují snadnou kombinaci různých komponent.
- Kompaktní varianta vhodná pro menší díly a menší obráběcí centra.
- Ideální pro přesné díly, jemnou mechaniku a aplikace s omezeným prostorem.
- Umožňuje husté rozmístění přípravků na malé ploše a rychlou manipulaci.
- Robustnější standard určený pro větší díly a vyšší upínací síly.
- Vhodný pro střední a velké stroje, těžší obrábění a vyšší zatížení.
- Nabízí širokou kompatibilitu s většími svěráky, pyramidami, tombstony a dalšími přípravky.
ZÁKLADNÍ UPÍNACÍ DESKY ZERO-POINT MUTI

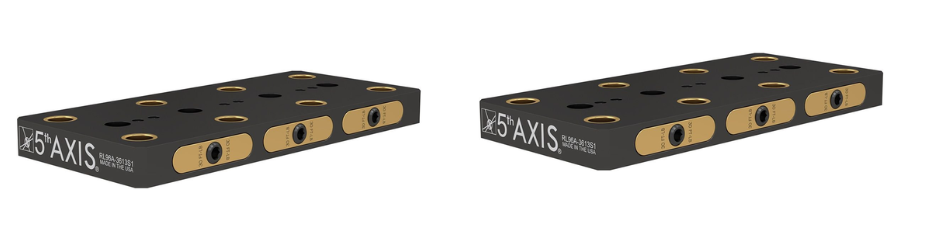

Multi upínací desky jsou navrženy pro situace, kdy je potřeba upnout více přípravků nebo svěráků současně a maximálně tak využít pracovní prostor stroje. Díky více upínacím pozicím umožňují paralelní obrábění několika dílů, což je ideální pro sériovou výrobu, paletizaci nebo kombinaci různých typů přípravků v jedné operaci. Jejich modulární rozložení dovoluje flexibilně měnit konfiguraci podle aktuální zakázky — od dvou svěráků vedle sebe až po komplexní sestavy s přípravky, dorazy a speciálními držáky.
Multi desky výrazně zvyšují produktivitu, protože operátor může připravit více dílů mimo stroj a následně je rychle vyměnit jako celek, aniž by bylo nutné znovu měřit nulové body. Zároveň umožňují standardizovat upínací proces napříč stroji, což snižuje chybovost, zrychluje seřizování a zajišťuje konzistentní výsledky i při vysokém počtu opakování. Díky robustní konstrukci a přesnému nulovémubodu poskytují vysokou tuhost a opakovatelnost, což je zásadní pro stabilní obrábění i při agresivních strategiích.
PYRAMIDOVÉ UPÍNACÍ BLOKY ZERO-POINT

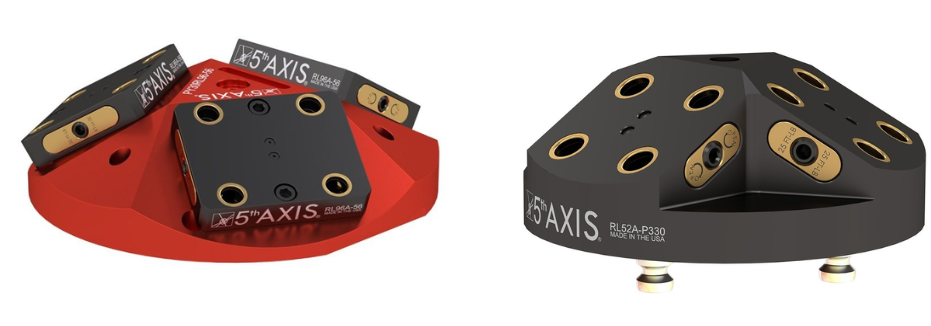

Pyramidové upínací bloky představují jedno z nejefektivnějších řešení pro pětiosé obrábění, protože umožňují upnutí více dílů na velmi malém půdorysu. Díky svému tvaru poskytují vynikající přístupnost nástroje ze všech stran a výrazně zlepšují možnosti obrábění pod úhly, které by na běžné rovné desce nebyly možné. Zvedají obrobky vysoko nad stůl stroje, čímž minimalizují kolizní zóny mezi nástrojem, přípravkem a tělem stroje a umožňují extrémní úhly náklonu v 5 osách. Každá strana pyramidy může být osazena svěrákem, přípravkem nebo zero‑point modulem, což umožňuje obrábět několik dílů současně nebo kombinovat různé typy obrobků v jedné operaci.
Pyramidové bloky jsou ideální pro malé a střední díly, které vyžadují obrábění z více stran, a výrazně zvyšují produktivitu díky možnosti připravit více dílů mimo stroj. Robustní konstrukce zajišťuje vysokou tuhost i při agresivních strategiích obrábění, zatímco modulární rozhraní umožňuje rychlou výměnu přípravků bez opětovného měření nulových bodů. Tento typ přípravku je oblíbený v kusové i sériové výrobě, zejména tam, kde je prioritou maximální využití pětiosé kinematiky a minimalizace neproduktivních časů.
Adaptéry, často označované jako interface plates nebo mezidesky, představují klíčový prvek modulárních upínacích systémů, protože umožňují kombinovat různé typy přípravků, svěráků nebo palet v rámci jednoho standardizovaného rozhraní.
Slouží jako univerzální spojovací článek mezi základní deskou a konkrétním upínacím prvkem, což výrazně zvyšuje flexibilitu celého systému a umožňuje rychlou změnu konfigurace podle aktuální zakázky. Díky adaptérům lze snadno přecházet mezi různými typy svěráků, speciálními přípravky, paletami nebo zero‑point moduly, aniž by bylo nutné měnit základní desku nebo zasahovat do nastavení stroje.
Tento prvek výrazně zjednodušuje standardizaci napříč stroji, protože stejné přípravky lze používat na více pracovištích bez nutnosti úprav nebo přenastavování. Adaptéry také pomáhají optimalizovat výšku upnutí, rozšířit upínací plochu nebo přizpůsobit rozteče otvorů tak, aby bylo možné použít přípravky různých výrobců v jednom systému. Díky robustní konstrukci a přesnému nulovému bodu zajišťují vysokou opakovatelnost a stabilitu, což je zásadní pro přesné obrábění i při agresivních strategiích. Celkově představují adaptér desky nenahraditelný prvek pro každého, kdo chce mít maximálně flexibilní, rychle přestavitelný a standardizovaný upínací systém

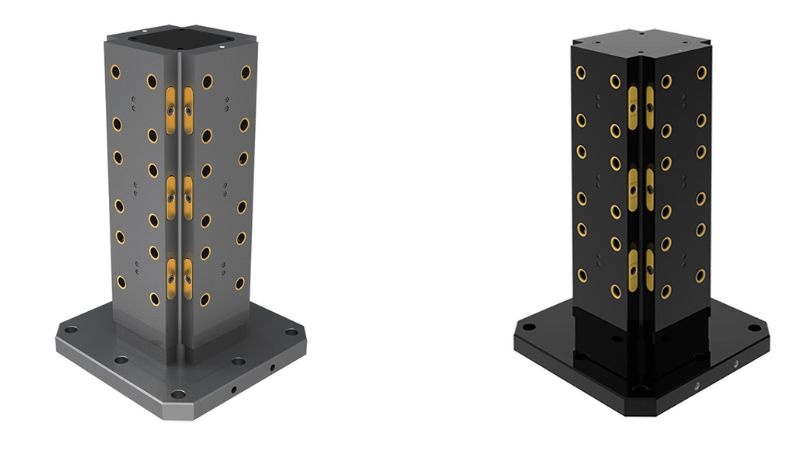

Tombstone sloupy, někdy označované jako vertikální věže, jsou určeny především pro horizontální obráběcí centra nebo pro aplikace, kde je potřeba maximalizovat upínací plochu v omezeném prostoru. Díky své výšce a vícestranné konstrukci umožňují upnutí velkého množství dílů na minimální půdorysné ploše, což výrazně zvyšuje produktivitu a efektivitu výroby. Každá strana sloupu může být osazena svěráky, přípravky nebo zero‑point moduly, takže je možné obrábět mnoho dílů v jednom cyklu nebo kombinovat různé typy obrobků podle potřeby.
Tento typ přípravku je ideální pro sériovou výrobu, kde je klíčová vysoká kapacita, rychlá výměna dílů a minimální prostoje mezi operacemi. Sloupy jsou také velmi vhodné pro robotické zakládání a dlouhé bezobslužné cykly, protože poskytují stabilní, opakovatelné a snadno přístupné upínací pozice pro automatizované manipulátory. Robustní konstrukce zajišťuje vysokou tuhost i při obrábění více dílů současně, zatímco modulární rozhraní umožňuje rychlou konfiguraci podle aktuální zakázky. Tombstone řešení tak představuje ideální volbu pro provozy, které chtějí maximalizovat využití stroje, zvýšit kapacitu a minimalizovat neproduktivní časy.

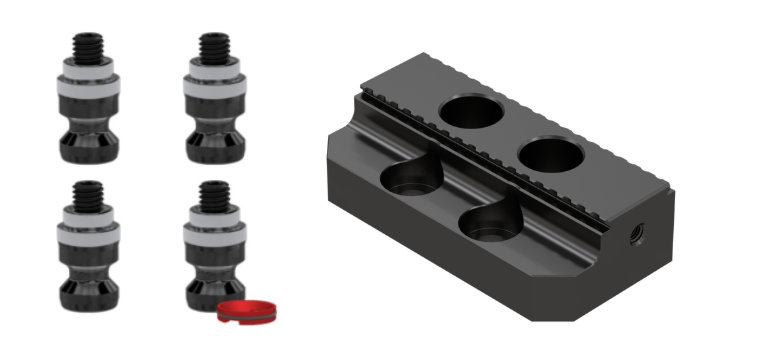

Moderní modulární upínací systémy využívají širokou škálu příslušenství, které rozšiřuje jejich funkčnost a umožňuje přesné a flexibilní upínání obrobků. Klíčovou roli hrají upínací čepy, které zajišťují přesné ustavení přípravků v nulovém bodě a umožňují rychlou výměnu palet. Důležitou součástí jsou také čelisti svěráků, které mohou být hladké, vroubkované, měkké pro obrábění do tvaru nebo speciální pro minimální upínací výšku.
Příslušenství zahrnuje i různé distanční podložky, dorazy, redukce, montážní šrouby a ochranné krytky, které zvyšují životnost systému a usnadňují práci operátora. Díky kombinaci těchto prvků lze sestavit upínací řešení přesně podle typu obrobku, požadované strategie obrábění a dostupného prostoru na stroji.
